简介

在医学治疗过程中想要确定肿瘤的大小和位置,但苦于缺乏互补的线性位置反馈?同时又想要在检测过程中对人体是安全的,即不会存在有害的电离辐射或放射性核素?那么HK-MR343和HK-MR340-1将是您最佳的选择。

应用

光纤线性编码器引导的超顺磁 SQUID 传感器

Imagion Biosystems公司(阿尔伯克基市,新墨西哥州)兼备生物技术和纳米技术。该公司的新型生物成像和纳米磁性检测系统是专门为检测癌症和其他疾病而开发的,其特异度远超行业水平。肿瘤检测是通过注射低剂量的生物靶向纳米粒子 (NPs)、施加短暂的磁脉冲,然后用超灵敏的超导量子干涉装置 (SQUID) 检测产生的信号来完成的。与基于成像的技术相比,超顺磁弛豫测量(SPMR)的优势是它不会使患者暴露在潜在有害的电离辐射(如X射线)或放射性核素(如PET)中,并且对人类的使用是安全的

对于乳腺癌、卵巢癌、前列腺癌和白血病癌活细胞的测量,使用第一代 MRX™系统就能检测到 10,000个癌细胞。相比之下,要检测乳腺癌的存在,经阴道超声 (TUV) 需要检测到至少 10亿个卵巢癌细胞,而乳房X射线乳房X线摄影则需要检测到超过1亿个癌细胞。SPMR固有的敏感性为实现早期癌症检测和降低医疗成本带来了巨大希望

要求

第二代Imagion Biosystems MRX™仪器重点支持体内(活体动物组织中的活细胞)和体外(试管或培养物)测试,以便在转向首次人体测试之前进一步验证SPMR技术。在操作过程中,将样品放置在具有3个自由度(DOF)的样品平台上,X 轴和 Y 轴最多可移动±4厘米,Z轴可移动 0-20 毫米。注入和分散纳米粒子后,施加一个小的磁化场(50高斯),持续0.75秒。一旦磁场关闭,SQUID 探测器阵列就会测量纳米粒子的磁衰变(超过 0.1 到 2 秒)。可以在X轴和Y轴的不同位置上进行额外的测量,形成磁偶极子的地形图从而确定肿瘤的大小和位置。X轴和Y轴的线性运动由非金属气动执行器系统驱动,但缺乏互补的线性位置反馈

MRX™样品定位系统(SPS)需要满足以下条件的线性位置传感器:

  • 完全非金属材料(因为SPS放置在磁场内)

  • 分辨率为1mm

  • 不受磁场影响

  • 不可见于磁场(大型和小型)

  • 不影响超低水平的SQUID检测

服务项目

为了检测绝对线性位置,使用MR343 MRI 安全线性编码器和MR340-1 DIN导轨安装控制器的预生产原型。第一个与MR343和 MR340-1元件组装的MRX™装置成功运行,之后使用生产部件来制造更多仪器。

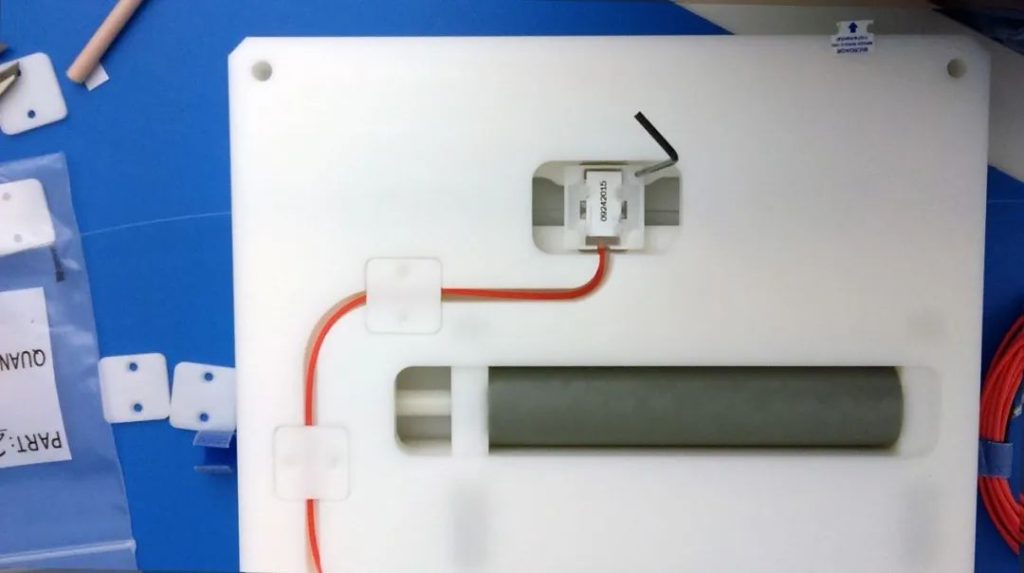

照片显示了SPS运动系统的一个轴,其中包含气动执行器和 MR343 线性编码器。每个阶段都沿着一个固定的编码器薄膜条移动。线性传感器通过双工光纤电缆连接到远程 MR340-1 控制器,该控制器输出 A/B 正交脉冲,用于 MRX™ 控制系统的位置跟踪。

所用产品

  • 虹科MR343-B400C05核磁共振安全线性编码器,数量2

  • 虹科MR340-1 DIN导轨安装控制器,数量2

  • EC-TD5334系列编码器薄膜条,数量2
