HK-MR340系列传感器：用于户外运输系统作为驱动

应用说明

                                 图1：风力涡轮机的转子叶片和光纤传感器

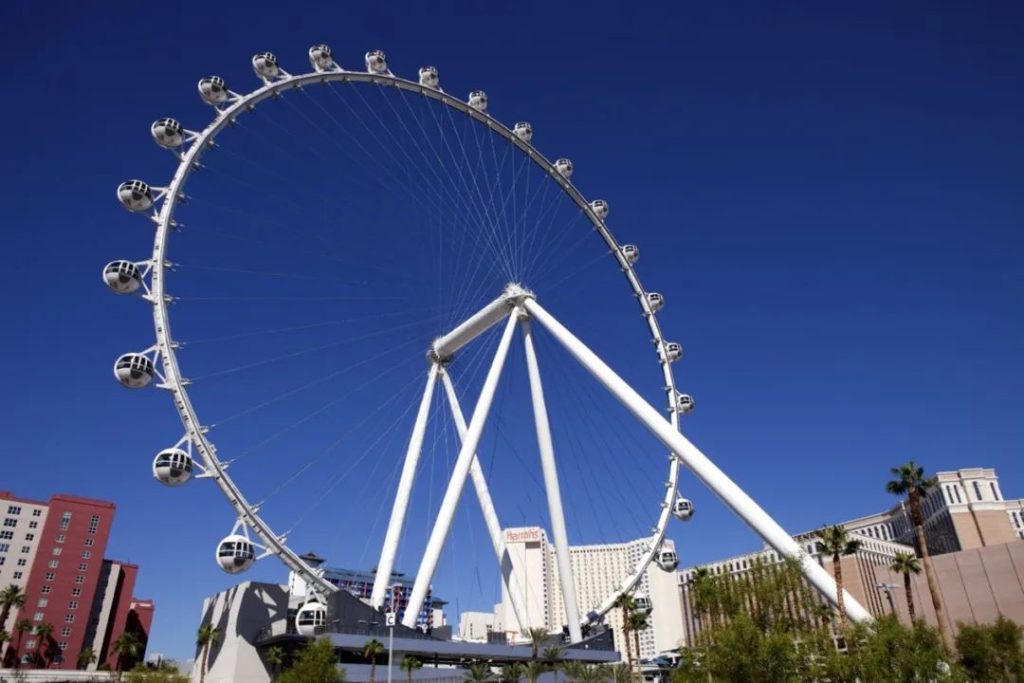

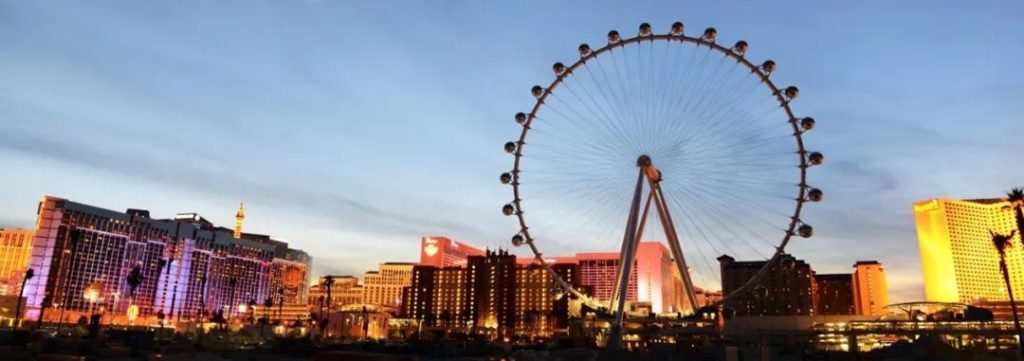

    豪客摩天轮（High Roller）翱翔在拉斯维加斯的天际线上,高达167.64米（550英尺），超出伦敦眼(443英尺)和新加坡飞人(541英尺)，成为世界上最高的观景摩天轮。它给人们提供了无与伦比的的乘坐体验！豪客摩天轮完成一轮观光需30分钟，配有28个玻璃封闭的球形舱。在这里，整个拉斯维加斯的城市景色尽收眼底，一览无余。整个摩天轮可容纳1120名乘客，每个球形舱都含有近21平方米（225平方英尺）的广阔空间，可供40人游玩，也可以出租举办单身夜派对或婚礼派对这般享受，仅在拉斯维加斯…

要求

作为一种户外运输系统，豪客摩天轮需具备以下关键性要求：

  • 不受EMI、RFI、雷电和接地回路的影响

  • 对雷电免疫

  • 耐候性强、坚固耐用，适合户外使用



  • 安全可靠，能够确保乘客安全和24/7全天候运行

  • 适用于测量轮应用

解决方案

豪客摩天轮项目于2011年8月宣布，是凯撒娱乐公司斥资5.5亿美元的“林克酒店和赌场”的核心项目。Micronor与主承包商Schwager Davis公司合作，负责豪客摩天轮所有的机械化设备。

在工程层面，Heywood Engineering 的Lance Heywood根据他在Doppelmayr/Frey空中电车方面的经验选择了Micronor 光纤编码器作为驱动反馈。

Schwager Davis开发了液压系统，该系统为正常使用的系统提供推进力和正常制动力以旋转车轮。总共有八个驱动单元，每个驱动单元有四个大轮胎，提供牵引力来旋转车轮，轮子转一圈需要30分钟。驱动系统能够双向旋转车轮，总功率为1000 HP。

MR346编码器配备了摩擦轮，就像电机驱动器的牵引轮胎一样，骑在豪客摩天轮的轮辋上。Micronor MRAD弹簧测量轮臂的改进版可容纳MR346编码器和0.5米（1.64英尺）的Micronor 簇绒橡胶涂层轮。为有一定冗余，这些测量轮编码器系统分别安装在轮辋的东侧和西侧，使豪客摩天轮能够同步旋转。

直径158.5米（520英尺），旋转一整圈对应多少个编码器脉冲？周长(π*d)为497.93米（1633.62英尺），除以测量轮周长，等于编码器的996.11转。编码器分辨率为 256ppr，计算得出豪客摩天轮每转是255,005个脉冲，即该摩天轮位置分辨率优于2mm（0.1”）

2014年3月31日，豪客摩天轮第一次正式运行。在其运营的第一个全年（2015年），豪客摩天轮平均每天乘载 5,000 名乘客，相当于全年接近 2,000,000 名乘客。豪客摩天轮的顺利运行离不开Micronor 光纤编码器的帮助。

所用产品

                                               HK-MR340-1控制器

                                        HK-MR346重型光纤增量编码器
