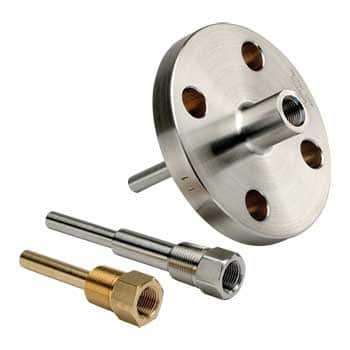

热电偶套管

  • 允许拆卸和更换温度仪表,而无需关闭和排空过程
  • 减少损坏温度仪表的可能性
  • 为操作员提供保护
  • 1/2“ NPSM 仪器连接,3/4” NPT 过程连接标准 – 1/2“ NPT,1” NPT,提供法兰和卫生选项
  • 提供 150 级和 300 级凸面法兰热电偶套管
  • 内螺纹将接受 1/2“ NPT 外螺纹而不会磨损或卡住
  • 黄铜、304 不锈钢或 316 不锈钢标准材料选项 – 提供其他选项
  • 标准样式为阶梯式,提供直式、锥形和滞后型选项
  • 提供多种包胶长度

 规格
孔径0.260英寸(6.35毫米)
过程连接1/2“ NPT, 3/4” NPT, 1“ NPT
仪器连接1/2“ NPSM
材料316不锈钢,304不锈钢,黄铜
压力等级316 和 316 不锈钢: 7,000 psi @ 70 °F 黄铜: 5,000 psi @ 70 °F
款式≤ 4“: 直柄
> 4”: 阶梯式柄
最大刀柄直径0.750英寸(19.05毫米)

应用

产品手册

常见问题

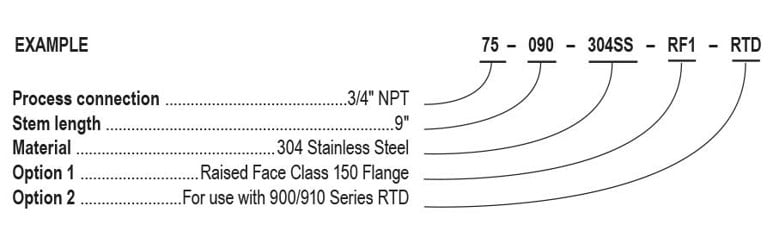

选项和配件

  • 1/4“ NPT 仪器接口 (1/4)
  • 3/8“ 直径孔 (3/8B)
  • 插头和链条(电脑)
  • 凸面 150 级法兰 (RF1)
  • 凸面 300 级法兰 (RF2)
  • 适用于 900-910 系列 RTD (RTD)
  • 提供多种包胶长度
