仪表阀在流量测量中的重要性

多年来,该行业已经开发出几种方法来测量和控制过程应用中的流量。多年来成功出现的一些例子是电磁流量计、科里奥利流量计、涡街计、热扩散流量计和各种差动生产初级元件。

测量流量的最古老的方法之一是在生产线中安装差动生产装置以产生压降。通过这种方法,孔板仍然被普遍使用。其他差速器生产设备包括楔形计、皮托管仪、文丘里计、锥形仪表等。

许多知识渊博的行业专业人士会告诉我们,没有一种适合所有人的方法来解决流量测量问题。流程本身,加上经济和绩效预期,都用于分析最佳就业方法。

当使用DP方法准确测量流量时,用户必须了解以下内容。

  • 被测流体的比重或密度
  • 流体与所用材料的化学相容性
  • 预期的最小和最大流速
  • 流体的静压和温度(特别是在气体测量应用中)
  • 管道内径
  • 主元件的参数(对于孔板,孔径和孔板内的位置)
  • 用户必须分析管道内的流动剖面,以确保有足够的完全发展的湍流来提取准确的测量值(雷诺数计算发挥作用,过程中的管道条件应分析上游和下游)
  • 用户想要产生多大的压差?创建的DP是否与流量计算机或变送器正确匹配?流中可接受的压降是多少?

那么,阀门产品从何而来,为什么它们如此重要?我们可以将阀门视为主仪表和测量仪器(DP变送器或流量计算机)之间的维修阀。这些阀门只是允许用户在不关闭关键过程的情况下阻塞、校准或验证校准、更换仪器和排放滞留的压力。

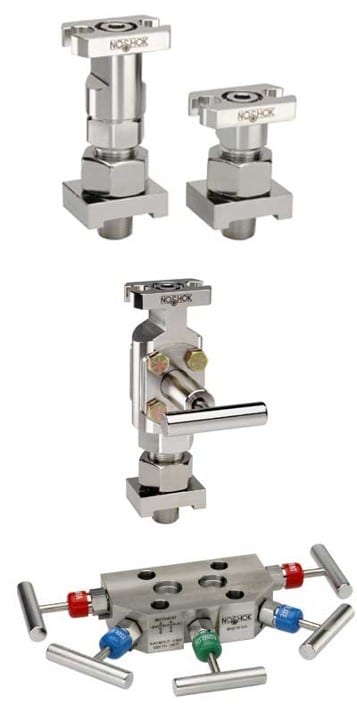

稳定连接器:

带或不带整体截止阀:

  • 安装在孔板法兰或孔口接头上
  • 有时称为“根阀”或主隔离阀
  • 请参阅下面的带有标注的图像

介质套件:

通常安装在稳定连接器和歧管阀之间:

  • 电介质套件的目的是隔离任何电动势或静电,防止从工艺管道迁移到变送器或流量计算机电子电路板
  • 请参阅下面的带有标注的图像

歧管阀:

  • 可购买多种配置,软座、硬座、2 阀类型、3 阀类型或 5 阀类型
  • 可以提供多种材料,但最常见的是不锈钢和碳钢
  • 标准孔径或大孔径设计,适用于贸易交接应用
  • 歧管阀提供高低压隔离(差动生产元件的上游和下游压力)
  • 歧管阀能够平衡变送器或流量计算机的DP压力。当用户希望在校准检查期间看到零差分以验证“零信号输出”时,这一点很重要(用于均衡的单阀,或用于符合行业规范的双冗余均衡阀,并具有监护转移)
  • 歧管阀可以提供专用的排气阀,以在维修操作期间排放滞留的压力
  • 请参阅下面的带有标注的图像

在广泛的应用中,流量测量和控制是必不可少的

  • 液体或气体
  • 石化和炼油
  • 气体处理设施
  • 发电设施
  • 公用事业
  • 水和废水设施
  • 管道应用
  • 交接计量站
  • 加上许多其他未注明的应用程序

总之,阀门在允许用户在其过程中安全操作和维修仪表方面发挥着极其重要的作用。每个应用程序和每个优秀供应商的目标都是以协作的方式工作,以实现以下目标

  • 安全
  • 保护贵重资产
  • 减少维护操作期间的停机时间
  • 通过提高效率降低维护成本
  • 在测量过程中提供准确性

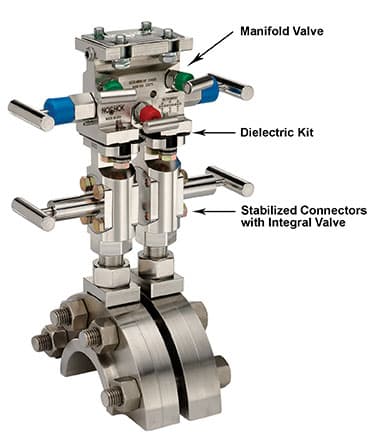

如上所示的NOSHOK的直接连接组件提供了一个装置,使仪表靠近孔口,以进行精确的流量测量。
