压力变送器在石油和天然气行业的重要作用

在石油和天然气行业的动态和动荡环境中,使用坚固、可靠的测量仪器来保持操作平稳、安全的压力越来越大。随着石油工作进一步深入偏远地区寻找新的石油来源,勘探、钻井和生产中使用的设备变得越来越复杂,使得对可靠耐用的压力传感器的需求比以往任何时候都更加重要。
需要危险场所压力变送器的应用包括井口、水力压裂、服务卡车、钻井工具、泥浆系统、智能回收器、岩心分析、压缩系统和蒸汽回收装置。
在水力压裂或水力压裂过程中,数百万加仑的水、沙子和化学添加剂被泵入井中,以分解岩石并释放气体和石油。这些材料在高达10,000 psi的高压下注入,并穿过地表以下10,000英尺的水平钻井中。加压混合物导致岩层开裂。这些裂缝被沙粒或其他粘性材料保持打开,以便天然气和石油可以流向井中。
压力变送器在水力压裂过程中发挥着重要作用,用于监测远程数据监控车辆(包括压裂泵、混合装置以及固井、电缆和修井车)中不同阶段的压力。在这些应用中,必须使用FM、CSA和ATEX认证的防爆和本质安全变送器,以实现安全、可靠、可重复的性能。其他油井服务应用包括钻井地点泥浆录井装置的泵压力测量、液体添加剂拖车上从储罐到排放软管的液体切换控制,以及移动和固定设备控制面板的压力测量。压力测量在固井车、阀门试验台、阀门执行器面板和化学品注入撬块的控制系统中也起着关键作用。
在井口和采油树中,监测井口压力需要使用坚固耐用且耐候的本质安全或防爆压力变送器。如果在钻井作业期间钻井液柱、套管、井口和防喷器没有控制压力,则可能发生井喷。
井下钻探工具使用压力变送器来监测液压和管道油压。这种极端环境通常需要具有极高压和温度范围的变送器。
压力测量在泥浆流管线中也很重要。这是一种特别粘性的应用,因此此应用中的变送器应与齐平隔膜配合使用,以避免堵塞。
智能或管道猪是用于测试和执行石油和天然气管道维护操作的设备,以及检查可能具有爆炸性和对环境危险的危险泄漏。回收球上可以安装多个压力变送器来监测管道和液压,包括差压变送器。在此应用中,低功耗变送器最适合确保长寿命。
岩心分析用于研究储层岩石样本,这些样本提供有关油井状况的信息,包括孔隙度、渗透率、流体饱和度和晶粒密度,从而深入了解油井的潜在生产力。在岩心分析过程中,油样可能会在高压下被迫通过一块岩心。此应用中使用的压力变送器必须通过哈氏合金或蒙乃尔合金结构提供高达 10,000 psi 的高精度测量,以避免膜片腐蚀。
随着 EPA 法规减少处理盐水和其他石油和天然气生产腐蚀性副产品所产生的排放变得更加严格,可靠的低压测量变得更加重要。蒸汽回收装置的设计符合这些EPA标准,为生产商提供可能因储罐蒸汽排放而损失的额外利润,并消除储罐蒸气排放到大气中。回收的蒸汽比管道中的天然气具有显着更高的BTU含量,因此回收的蒸汽比单独的甲烷更有价值。
蒸汽回收装置以及盐水处理系统和储罐需要精确的压力测量,以确保最佳控制和监测,并最大限度地提高回收的排放和生产商的利润。用于蒸汽回收控制、盐水处置控制系统、储罐排气口监测系统和浅储罐液位监测的压力变送器必须提供低压范围并且本质安全。
根据应用类型,危险场所压力变送器必须采用本质安全、防爆或非易燃设计。齐平隔膜连接也可用于防止堵塞,这是涉及测量粘性流体的应用以及在将流体泵入井中时测量压力的理想选择。
本质安全变送器使用的电力少于在规定的危险区域内引发爆炸所需的功率水平。本质安全变送器也无法存储可能引发爆炸的大量能量。许多石油应用需要本质安全传感器,这些传感器可以浸入储罐或钻孔中,以监测潜在易燃液体的水平或具有潜在爆炸性环境的区域。
与本质安全变送器类似,非易燃变送器在正常工作条件下不能产生足够的热能或电能来点燃挥发性气氛 – 但与本质安全变送器不同,它们可以产生足够的能量,以便在故障条件下产生点火。
防爆变送器不是防止爆炸,而是设计用于控制爆炸。它们不一定设计用于承受外部爆炸,但不能允许火焰或热气体从变送器外壳逸出,从而可能引发周围环境的爆炸。防爆变送器是监测井口中油管和套管压力的理想选择。这些传感器提供始终如一的准确和稳定的输出,能够承受极端恶劣的环境,并经受住时间的考验。

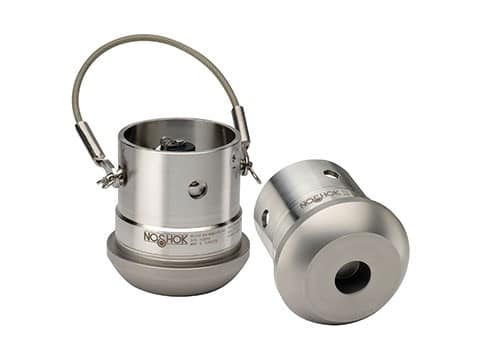

锤联合变送器用于遇到高冲击和振动的恶劣,粘性应用,包括酸化,阻塞和压井管汇,压裂和固井,泥浆录井和泥浆泵,油田和海上以及井口测量。
在危险的石油和天然气环境中,操作员不能冒险使用故障或不准确的压力测量传感器。选择正确的高质量、耐用的压力变送器可以保持这些系统安全平稳地运行,并防止代价高昂的事故。
