Dimetix

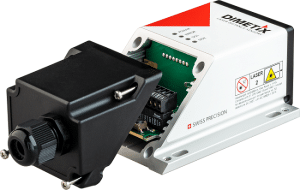

D系列激光测距传感器
D系列的激光距离传感器，即使是在严苛的作业环境下，也能以高精度和可靠的速度，进行长距离的测量。它可以测量较暗的物体表面，甚至可以在有日照辐射的室外应用中稳定地测量。 D系列的激光测距传感器通过其新颖的现代设计，以及1 kHz的数据刷新频率，在全球工业市场得到广泛的应用
特点
产品类型 | DPE-10-500 | DPE-30-500 | DEN-10-500 | DEH-30-500 | DAN-10-150 | DAN-30-150 | DAE-10-050 | DBN-50-050 |
订货号 | 500630 | 500636 | 500637 | 500638 | 500632 | 500634 | 500633 | 500635 |
规格 | ||||||||
加反射板量程 | 0.5 —— 500m | 40 —— 150m | ||||||
自然表面量程 | 0.05——100m | 0.05——50m | ||||||
典型精度（2σ) | ±1mm | ±3mm | ±1mm | ±3mm | ±1mm | ±3mm | ±1mm | |
重复精度（2σ) | ±0.3mm | ±0.7mm | ±0.3mm | ±0.7mm | ±0.3mm | ±0.7mm | ±0.3mm | ±1.8mm |
最大测量频率 | 250Hz | 100Hz | 10Hz | |||||
工作温度范围 | -40 —— +60℃ | -10 —— +50℃ | -10 —— +60℃ | -10 —— +50℃ | -40 —— +60℃ | -10 —— +50℃ | ||
防护等级 | IP65 | |||||||
工作电压范围 | 12 —— 30V DC | |||||||
激光（红色可见光） | √ | |||||||
激光光斑大小（10m） | 7 x 3 mm2 | |||||||
激光光斑大小（50m） | 28 x 13 mm2 | |||||||
激光光斑大小（100m） | 55 x 30 mm2 | |||||||
尺寸（L×W×H） | 140 x 78 x 48 mm3 | |||||||
重量 | 350 g | |||||||
接口 | ||||||||
模拟量输出（0/4-20mA，可编程） | √ | / | √ | |||||
模拟量精度 | ± 0.1% | / | ± 0.1% | ± 0.1% | ||||
2数字量输出，可编程 | √ | / | √ | |||||
1数字量输出，可编程/错误显示 | √ | |||||||
1数字输入类型，可编程（不是DO1） | √ | |||||||
RS-232 | √ | |||||||
RS-422可编程ID | √ | |||||||
SSI | √ | |||||||
PROFINET（选购） | √ | |||||||
EtherNetIP（选购） | √ | |||||||
EtherCAT（选购） | √ | |||||||
连接方式 | ||||||||
接线端子 | √ | |||||||
自动模式下独立工作 | √ | |||||||
直接连接外部显示器 | √ | |||||||
触发功能 | √ | |||||||
D-series 激光测距传感器3D模型
