在高温应用中使用压力表时,了解推荐的配置以避免压力表故障、保护仪器并最大限度地提高性能和精度非常重要。
140 °F 是带黄铜接液部件的压力表的最高推荐环境介质温度,对于带不锈钢接液部件的压力表,最高推荐环境介质温度为 212 °F。对于介质温度达到 212 °F 以上的应用,有多种附件设计用于防止损坏仪表并保持最佳性能和精度。
以下准则旨在作为一般性建议。许多条件可能会影响温度降低量;包括环境温度、介质类型和工艺配置。
高达 140 °F: 大多数压力表将在此范围内提供峰值性能。
高达 212 °F: 需要带有不锈钢接液部件的仪表。请勿使用带有黄铜接液部件的仪表。
高达 287 °F: 必须使用附件来保持量规的完整性和准确性。
选项包括:
尾纤蒸汽虹吸管
用于不锈钢接液部件仪表。应用于含有过热蒸汽的蒸汽应用和系统。尾纤通过将系统流体保持在盘管中,为流体冷凝和散热提供蒸汽疏水阀,从而缓冲仪器免受高温蒸汽的破坏性影响。平均将温度降低 75° F/ft.。有多种配置可用。

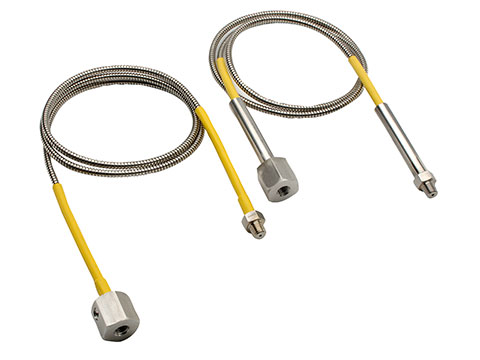

铠装毛细管
用于不锈钢接液部件量规。毛细管线在压力仪表和隔膜密封之间提供连接。
它可以保护压力仪表免受过程温度过高或偏低的影响,并提供远距离或远程读数。
毛细管的选择应尽可能短,因为环境温度条件的变化可能会大大影响压力仪表的精度和响应时间。
平均温度降低为 75 °F/ft。两英尺的毛细管可以将介质
温度范围增加到 362 °F。 标准长度为五英尺,配有螺纹连接。
压力表必须用安装支架或法兰与过程分开,必要时可以卷
起额外的毛细管长度。建议与清洁介质或气体一起使用。
冷却元件
适用于不锈钢接液部件仪表。用于保护压力仪表免受过程温度过高或过低的影响。通过换热翅片的气流降低或增加系统填充液的温度,以保护压力测量仪表。
对于高于 212°F 的工艺温度,建议使用冷却元件。 它直接安装在压力仪表和隔膜密封之间。建议使用硅胶填充物。根据环境条件有效降低 200°F。全不锈钢结构背面焊接到不锈钢上部外壳或法兰。
平均温度降低为 75 °F/4“ 元件。与其他附件一起使用可进一步降低温度(长管、虹吸管、隔膜密封)。
冷却塔
与不锈钢接液部件压力表一起使用。经批准使用温度可达 312 °F。 平均温度降低为 100 °F/8“ 冷却塔。
建议与清洁介质
或气体一起使用。
最高 300 °F 需要高温系统填充,例如硅胶 D.C 550,建议在不锈钢接液部件仪表上使用隔膜密封。
