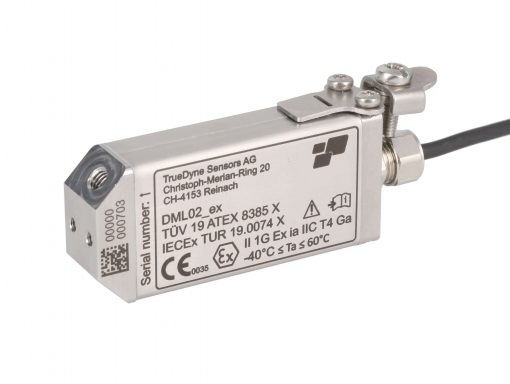

防爆型液体密度传感器
HK-DLO-M2

  符合IECExATEX防爆认证

HK-DLO-M2液体密度传感器拥有IECEx和ATEX防爆证明,适用多种潜在爆炸环境,可以直接测量管道或气罐中的液体密度。传感器的内部是由一个MEMS芯片所组成,芯片内含有一个差不多头发丝大小的Ω通道,利用谐振式原理测量通过芯片内微型Ω管道的液体密度。

此外,这款传感器的设计非常精密,体积仅有30 x 66 x 15 mm³,质量<200g,相当于一个火柴盒大小,在保证优越性能的同时,即使是在很狭小的空间内也能轻易的实现集成,此外,该传感器通过RS485接口将数据上传到上级系统,直接在过程中对液体进行在线密度测量,而不必进行中断。

常见的监测应用包括:油罐/管道内油液的质量测量,甲醇、异丙醇、酒精、等常见化工、医药原料液体的在线密度测量等。

测量变量: 温度( ℃ )、密度( kg/m3 )、可添加粘度测量模块(mPa·s)

其他派生测量变量(按客户需求定制):浓度、质量等

常用测量液体:(颗粒度需小于30μm的碳氢化合物)

  • 汽油 E5 / E10 / E85
  • 柴油 B7 / B10 / XTL
  • Jet-A1(也可使用于 F-35 或 JP-8 )
  • M100(甲醇)
  • 异丙醇
  • LPG*
  • OME*(合成动力燃料)
  • AdBlue*
  • 乙二醇混合物*

如果有其他的测量液体,可以联系我们进行验证

测量范围:

密度测量范围:600——1000 kg/m3(可选0——1200 kg/m3)
粘度测量范围:0.3——5 mPa·s(可选0.3——50 mPa·s)
温度测量范围:在符合要求的温度环境下均适用

测量精度:

密度:±0.5 kg /m³,当环境温度为0-50摄氏度时,精度为0.2 kg /m³
温度:±0.3°C,当环境温度为0-50摄氏度时,精度为0.15 ℃

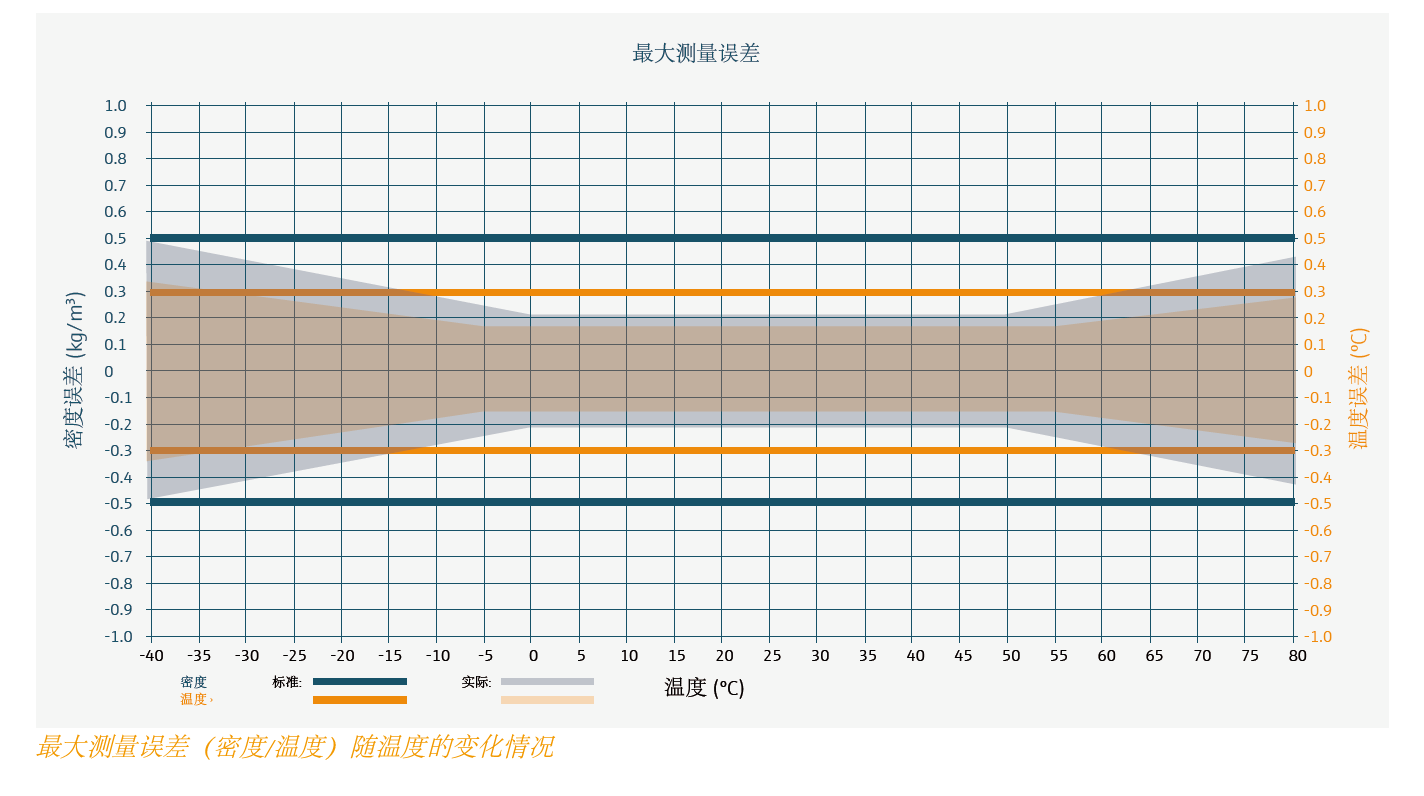

精度与环境温度的关系见下图:

















重复性:

密度:±0.1 kg /m³
温度:±0.05°C

介质/环境/存储温度:– 40 —— +60℃

介质压强:< 20 bar (极限压强80bar)

允许的颗粒度大小:最大 30 μm

介质流速:<10 l/h

振动:<20 kHZ

电磁兼容:符合EMC 2014/30/EU(EN 61326-1)

防护等级:IP54  (IEC 60529)

传感器主体材质:

  • 不锈钢1.4404(316L)
  • 1.4542(AISI/SUS 630)

其他液体需要接触的材料:

  • 不锈钢: 1.4542 (AISI/SUS 630)
  • BOROFLOAT® 33 玻璃
  • 环氧树脂

产品结构:DLO-M2

1.密度传感器主体
2.机械固定的安装孔(6个M3螺纹孔)。
3.流体接口(2 x M5螺纹孔)
4.用M3×8 TORX螺钉夹住接地板。
5.通信和供电的电路接口

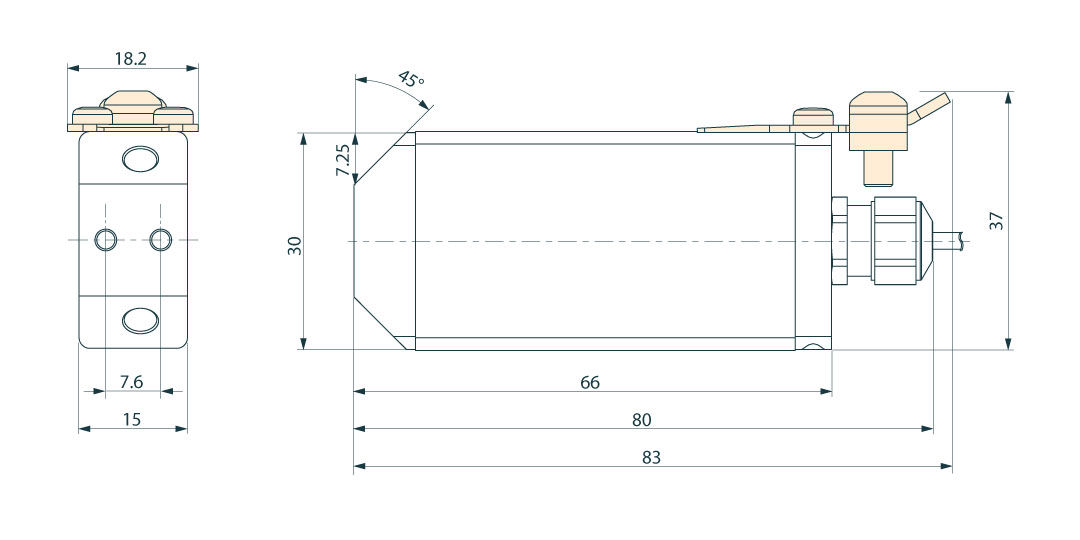

尺寸大小:30 x 66 x 15 mm3(不含电缆与电缆接头)

重量:<200 g





流体接口:

2 x M5 螺纹孔,与侧面和正面呈 45°角

通讯接口:

固定的线缆,长度3m(可选30m),电缆外径2.3mm,线径4 x AWG 28

通讯方式:RS485通讯,

电源供应:

9.4…13.3 V(典型电压:12V,最大功率350mW,最大电流26mA),需通过安全特低电压 (SELV) 或者保护特低电压 (PELV)

介电强度:

参考电位(GND)与外壳和地线连接(见产品结构)。在电源电路、通信接口和 GND 之间没有电气隔离。

数据传输率:10 个数值/秒 (10Hz)

电缆芯线颜色分配:

  • 黄色-RS485 B,D1
  • 绿色-RS485 A,D0
  • 棕色-GND(信号地),通用。
  • 白色-VDD(电源电压)
  • 空白-屏蔽

证书资质

CE标志:符合EC指令的法律要求

相关指令:
ATEX 2014/34/EU (L96/309)
LVD 2014/35/EU(L96/357)
EMC 2014/30/EU(L96/79)
RoHS 2011/65/EU (L174/88)

标准:
EN 61010-1:2010
EN IEC 60079-0:2019
EN 60079-11:2012
EN 61326-1:2013
EN 61326-2-3:2013
EN 50581: 2012
