液体密度传感器HK-DLO-M2
轻松实现流体的温密度在线监测
HK-DLO-M1液体密度传感器可以直接测量管道或气罐中的液体密度。传感器的内部是由一个MEMS芯片所组成，芯片内含有一个差不多头发丝大小的Ω通道，利用谐振式原理测量通过芯片内微型Ω管道的液体密度。
此外，这款传感器的设计非常精密，体积仅有30 x 66 x 15 mm3，相当于一个火柴盒大小，并且精度达0.2kg/m3，在保证优越性能的同时，即使是在很狭小的空间内也能轻易的实现集成，并以10Hz的测量频率通过RS485接口将数据上传到上级系统，直接在过程中对液体进行在线密度测量，而不必进行中断。
常见的监测应用包括：油罐/管道内油液的质量测量，甲醇、异丙醇、酒精、等常见化工、医药原料液体的在线密度测量等
测量变量： 温度（ ℃ ）、密度（ kg/m3 ）
其他派生测量变量（按客户需求定制）：浓度、质量等
常用测量液体：（颗粒度需小于30μm的碳氢化合物）
- 汽油 E5 / E10 / E85
- 柴油 B7 / B10 / XTL
- Jet-A1（也可使用 F-35 或 JP-8 ）
- M100（甲醇）
- 异丙醇
- AdBlue*
- OME*（合成动力燃料）
- 乙二醇混合物*
如果有其他的测量液体，可以联系我们进行验证
测量范围：
密度测量范围：0——1200 kg/m3
温度测量范围：在符合要求的温度环境下均适用
测量精度：
密度：<0.5 kg /m³，当环境温度为5-45摄氏度时，精度为0.2 kg /m³
温度：<0.3°C，当环境温度为5-45摄氏度时，精度为0.15 ℃

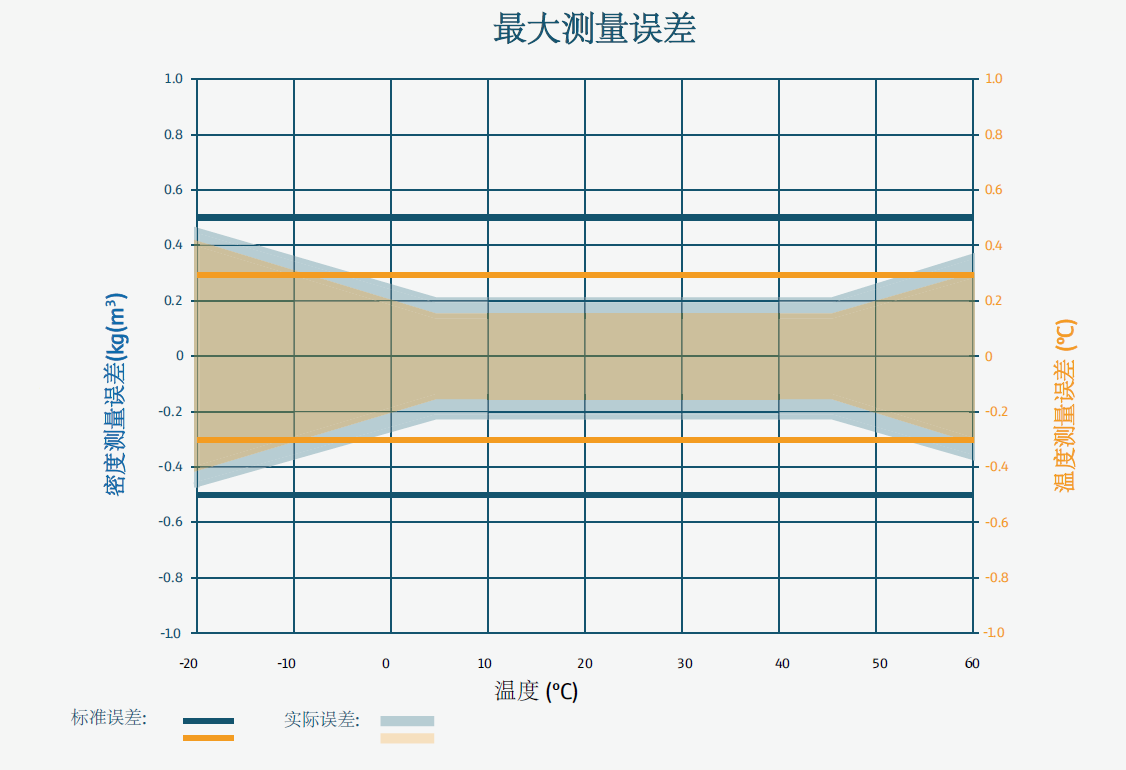

精度与环境温度的关系见下图：
重复性：
密度：±0.25 kg /m³
温度：±0.1°C
工作环境在5-45℃时实际重复性精度：
密度：±0.1kg /m³
温度：±0.05°C
工作温度：– 20 —— +60℃
介质压强：0-20bar，爆破压强为80bar
电磁兼容：符合EMC 2014/30/EU(EN 61326-1)
自然气候防护：
- IEC/EN 60068-2-1
- IEC/EN 60068-2-2
- IEC/EN 60068-2-30
抗振强度和抗冲击性：
- IEC/EN 60068-2-6
- IEC/EN 60068-2-27
- IEC/EN 60068-2-64
防护等级：IPx4, IPx5, IPx6, IPx7 (IEC 60529)
传感器主体材质：
- 不锈钢1.4404（316L）
- 1.4542（AISI/SUS 630）
其他液体需要接触的材料：
- BOROFLOAT® 33 玻璃
- 硅
- 环氧树脂
尺寸大小：30 x 66 x 15 mm3
重量：<150 g

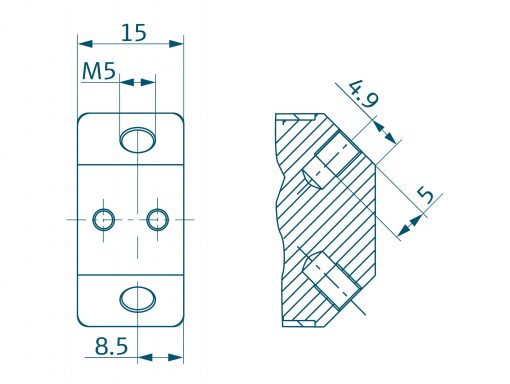

流体接口：
2 x M5 螺纹孔，与侧面和正面呈 45°角
通讯接口：
固定的线缆，长度3m，外径2.3mm
通讯方式：
连续，无需外部命令。
RS232通讯，
电源供应：
DC 5…12 V（最大400 mW），需通过安全特低电压 (SELV) 或
者保护特低电压 (PELV)
耐电压强度：
GND（信号地）与地之间的最大允许故障电压不得超过36V。
数据传输率：10 个数值/秒 （10Hz）
电缆芯线颜色分配：
- 白色VDD （供电电压）
- 棕色GND（信号地）
- 绿色RX（输入）
- 黄色TX（输出）
证书资质
CE标志：符合EC指令的法律要求
RoHS：所有安装组件均符合RoHS III指令的要求
