气体密度传感器HK-DGF-I1
荣获2019年德国创新奖
HK-DGF-I1气体密度传感器可以直接测量气体管道或气罐中的气体密度。该传感器的核心是一个MEMS（微机电系统）芯片，其芯片内振荡器呈音叉状。在测量时，MEMS芯片周围的金属外壳充满了介质，由于振荡器的自然频率根据其周围气体的密度而变化，通过自然频率和密度的固定关系，得到气体的密度。同时，为了补偿温度和压强对气体密度的影响，传感器中内置了能精确测量局部温度和压强的部件。
此外，传感器的设计非常紧凑，体积为63 x 27 x 33.5mm³，大约只有一个打火机的大小，并且经过现场调试后精度可达0.05kg/m3，在保证最高性能的同时，即使是在狭小的空间内也能轻易的实现集成。它可以直接拧入燃气管道或燃气罐中，并带有一个过滤器以防止污染。测量值通过RS485接口传输到上级系统。10Hz的测量频率可以直接在过程中进行在线密度测量，不必进行中断。
测量变量： 温度（ ℃ ）、压强（ bar ）、密度（ kg/m3 ）
其他派生测量变量（按客户需求定制）：二元混合气体浓度（体积百分比），平均摩尔质量等
常用测量气体：
- 氢气（H2）
- 氦气
- 氮（N2）
- 氧气（O2）
- 二氧化碳（CO2）
- 氩气（Ar）等
不可测量含有多种烃类气体的混合气如天然气。可以测量纯净的烃类气体，但需要联系我们进行验证。
测量范围：
密度测量范围：0.2——19 kg/m3
压强测量范围：0-10bar爆破压强为30bar
温度测量范围：在符合要求的温度环境下均适用
测量精度：
密度：<0.1 kg /m³
温度：<0.8°C
压力：<0.04 bar
现场校准后的密度精度：<0.05 kg /m³
重复性：
密度：<0.015 kg /m³
温度：<0.06°C
压力：<0.005 bar
工作温度：– 20 —— +60℃
电磁兼容：符合IEC 61326-1
传感器主体材质：1.4404（316L）
过滤器材质：烧结青铜

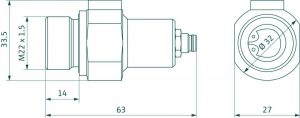

尺寸大小：63 x 27 x 33.5mm³（带M8通讯接口）
重量：<150 g
防护等级：IP 67
通讯接口：
M8连接，4针，符合IEC 61076-2-104
通讯方式：
连续，无需外部命令。
RS485通讯，Modbus RTU协议
电源供应：
DC 4.5…12 V（最大200 mW）
供货范围内不包括连接电缆和插头。连接电缆，电源设备和插头的要求：
- 具有安全超低电压（SELV）或保护性超低电压（PELV）的电源设备。
- M8插头，4针
- 允许的最大电缆长度：30 m
过滤器：
传感器集成过滤器，过滤器允许通过气体的颗粒度：50 µm（理论孔径）
证书资质
CE标志：符合EC指令的法律要求RoHS：
所有安装组件均符合RoHS III指令的要求
配件
气体接口适配器：“G½”螺纹。
通讯线缆：USB-RS485 (含M8接口)
密封环
过滤器
