使用差压表的优点

监测压差(∆p)在各种生产过程中至关重要。通常,当差压表可以指示单个仪器的压力差时,使用两个标准压力表。在微小的压力差异可以产生重大影响的情况下,测量压差是必不可少的,例如监测过滤器、过滤器、分离器、阀门和泵的压降、显示储罐中的液位、检测系统泄漏和测量液体流量。应用包括洁净室、热交换器、炼油厂、石化厂和化工厂,

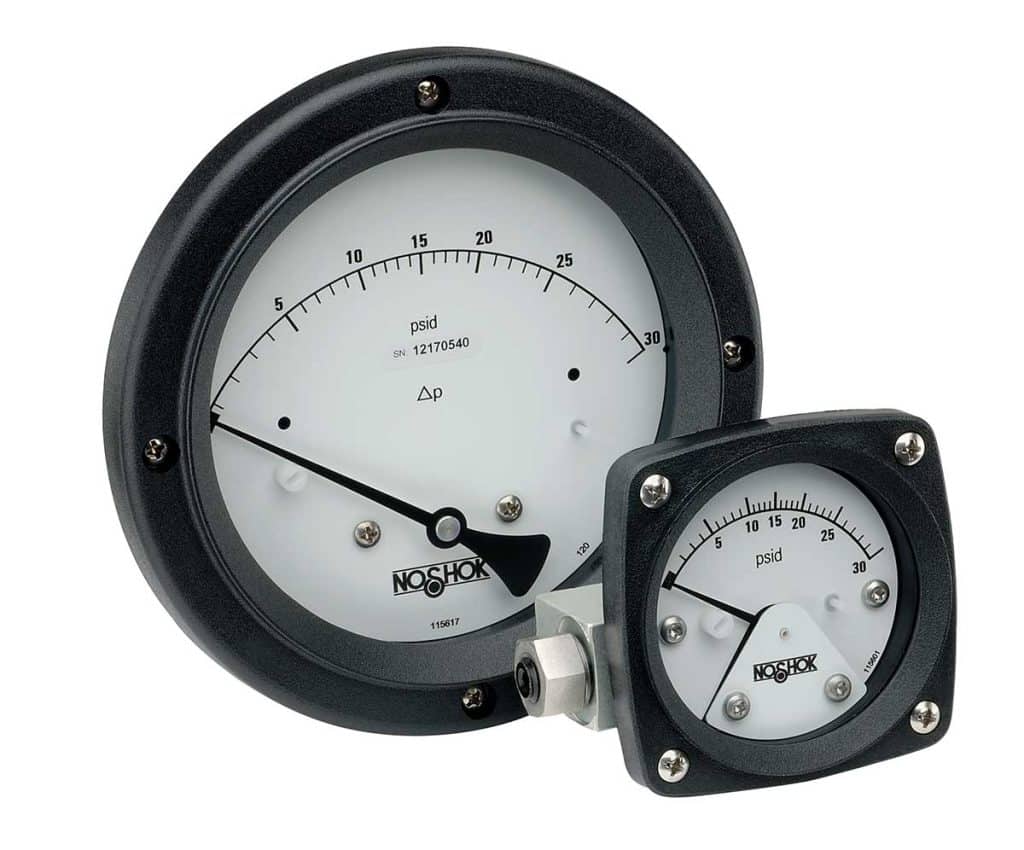

差压表测量并直观地指示过程系统中两个压力点之间的差异。差压表有两个入口,都连接到被监测的压力点。例如,如果一个入口口的压力为 200 psi,另一个端口的压力为 50 psi,则压差为 150 psi (200 psi – 50 psi)。

差压表可用于多种用途,包括:

  • 保持最佳系统过滤和检测水垢堆积

差压表最受欢迎的应用之一是过滤监测。当滤芯开始被污染物堵塞时,入口和出口之间的压力增加,效率下降。当压差达到一定限值时,操作员知道是时候更换过滤器了,保持过程平稳高效运行,并防止损坏系统。同样,差压表可用于检测管道和泵中的水垢堆积。

  • 监控流量

大型、重型、昂贵的流量计通常用于测量管道内的流体流量。差压表提供了一种更便宜、更简单的选择。

伯努利原理指出,对于无粘性流动,流体速度的增加与压力的降低或流体势能的降低同时发生。
孔板、文丘里管或流嘴通常用于减小管道内的直径。然后可以安装差压表,将高压侧连接到较大直径,将低压侧连接到较小直径,以测量孔口前后的压力差并确定流量。这以低成本提供了高精度的解决方案。

  • 储罐液位监测

在开放式储罐中,高压DP表端口位于罐底,低压侧排放到大气中。然后,DP仪表提供一个读数,指示罐中液体的高度,通常以英寸或英尺的水或满载百分比为单位。

在密封罐中,罐顶上方的气体的大气压增加了液体的静水压力。安装在水箱底部的标准压力表将测量气体和液位压力,而不仅仅是水柱的压力。
差压表在此应用中工作更有效。通过将高压侧连接到罐的底部,将低压侧连接到顶部,该仪表测量气体压力与总压力的差异,以提供更准确的液位读数。对于测量液氧、氮气、氩气和类似介质的储罐,以及测量生产和注入井中储层压力与井底压力之间的差异,这可能是一种经济高效的解决方案。

  • 泄漏检测

检测系统中的泄漏是差压表鲜为人知的应用之一。

只需测量潜在泄漏容器和参考容器之间的压差即可确定是否存在泄漏。这可以节省时间并提供更准确的测量,而不是等待很长时间才能在标准压力表上出现压力下降。

差压表的类型

活塞式差压表主要用于需要低压差范围和静态工作压力的液体或气体介质应用。当流体从高压端口流向低压端口时,差压表通过精密孔中的浮动活塞/磁铁对校准弹簧的移动来感应少量旁路。活塞/磁铁两侧的压力变化都会导致磁铁与压差成比例地移动。旋转指针磁铁位于内部磁铁附近,但在压力外壳外部,跟随活塞磁铁的运动,并在表盘上指示压差。活塞式DP压力计指示流体从高压端口进入低压端口时有少量的旁路。

隔膜式差压表将高压和低压端口相互隔离,因此没有旁路。这些仪表可用于测量空气、气体或液体的应用。压差是通过弹性体膜片在精密校准的量程弹簧上的运动来感应的。膜片位置的变化响应压差的变化会移动内部磁铁。反过来,该磁铁使测厚主体外部的旋转磁铁旋转。该旋转磁铁附有一个指针,用于指示表盘上的压差。隔膜提供完全分离。

许多差压表都配有内置开关或变送器。这些开关或变送器可以设置为打开或关闭,或在指定的压力点触发警报。
