多轴光纤加速度传感器MR660系统

多轴光纤加速度传感器 产品介绍

HK-MR660光纤加速度传感器系统设计用于在电子或机电传 感器无法测量的区域来测量加速度(振动)。传感器纯粹 是无源的,并在光学基础上工作,使不受 EMI、RFI、高 压和磁场的影响

l  3个轴

l  动态范围: 0 50g

l  温度范围-40°C – +200°C

l  传感器控制器之间最远可达200米。

l  IP68

多轴光纤加速度传感器 工作原理

传感器的主要部分是一个带有反射面的MEMS。 入射光束通过棱镜被引导到反射镜上,以便让反射光束以尽可 能高的强度耦合到返回光纤中。如果反射镜的水平位置 由于外部的加速度发生变化,反射光束的方向则会略微 移动,且反射信号的强度会降低。反射信号强度的下降 与外部的加速度成正比。HK-MR660系列 加速度传感器采用高度灵敏的 MEMS 膜来提供强大的系 统,能够产生 100mV/g pk-pk 的输出信号,带宽为 0.5Hz 至1100Hz

MEMS传感器截面

多轴光纤加速度传感器 应用案例

用于测量高压环境或潜在爆炸性环境中的振动和运动。典型应用包括受电弓监测、 风力涡轮机叶片、MRI、变压器、发电机、采矿以及石油和天然气

受电弓加速度

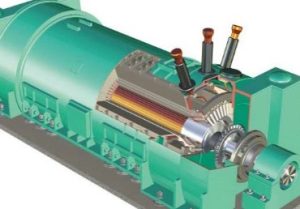

发电机振动

变压器振动

叶片振动
