【虹科新品】绝对式光纤编码器介绍合集(上)

【虹科新品】绝对式光纤编码器介绍合集(上)

虹科MR430&330系列绝对式光纤编码器是用于确定轴位置的角度计,均为纯光学无源设计。HK-MR330系列适用于间隔距离较大的编码器和控制器,HK-MR430 系列适用于由于体积小而提供小空间的系统。与增量式旋转编码器相比,测量值在开启后立即可用无需参考

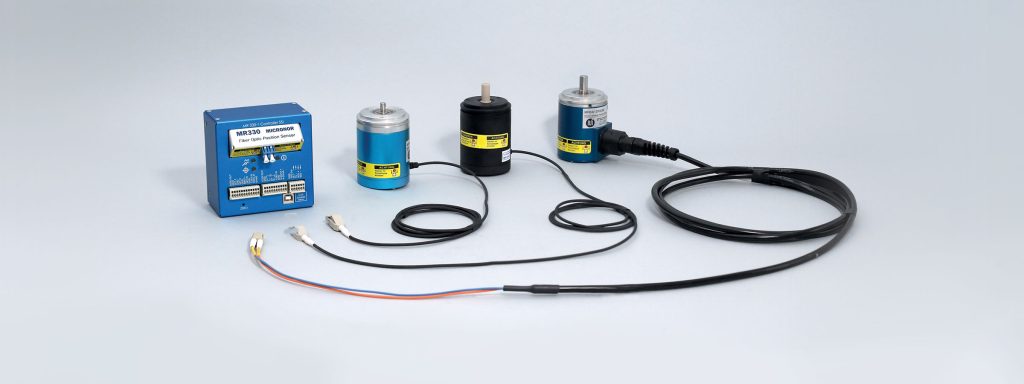

HK-MR330系统规划图

HK-MR330控制器

描述:

HK-MR330 系列适用于编码器和控制器之间的较大距离,HK-MR430 系列适用于由于体积小而提供小空间的系统。HK-MR330-1控制器模块是HK-MR330系列光纤绝对位置传感器系统的有源光纤和电气接口。该模块包含多个内置接口,兼容PLC、电机驱动器和其他运动控制系统。Zap FREE®软件用于数据采集。

EX级固有安全型光辐射传感器可安装在各种类型的危险场所和爆炸性环境中,如可燃性气体、灰尘和矿井控制器安装在危险区域之外,无干扰传输可达300米

特征:

  • 100%无源感测设计-没有任何电子设备,绝对0.025°(14位)单圈分辨率

  • 控制器可跟踪多达4096圈(12位)

  • EX分类为“固有安全型,简单的机械装置,即传感器可安装在 各种危险地点或爆炸性环境中(如:矿场、气体或粉尘)

  • 不受EMI和RFI影响可在医疗设备和“嘈杂”的工业环境中及其周围安全使用

  • 不受雷电和高电压的影响,标准型号可在-40°C至+80°C范围内工作

  • 可为辐射、热风和真空环境设计特殊版本的产品

接口图

HK-MR332

描述:

HK-MR332光纤绝对位置传感器测量0°至360°的绝对角度位置,分辨率为0.025°。这种创新的传感器系统超越了传统的绝对编码器和旋转变压器–无干扰传输达300米。该系统由无源光学传感器和主动控制器组成,通过工业标准62.5/125μm多模光纤连接。 互连选项包括商业双工LC或工业级ODVA IP-LC双工。

HK-MR330-1控制器模块是HK-MR330系列光纤绝对位置传感器系统的有源光纤和电气接口。该模块包含多个内置接口,兼容PLC、电 机驱动器和其他运动控制系统。Zap FREE®软件用于数据采集。

HK-MR338

描述:

HK-MR330系列的HK-MR338是一款完全无源、非金属绝对值旋转编码器。它旨在用于磁共振成像 (MRI)、纳米磁检测、EMC测试实验室以及需要对电磁场具有抗扰性和透明度的类似应用。 HK-MR330系统测量从 0° 到 360° 的绝对角位置,分辨率为 0.025° (14 位),最多可跟踪 4096 个计数(12 位)
