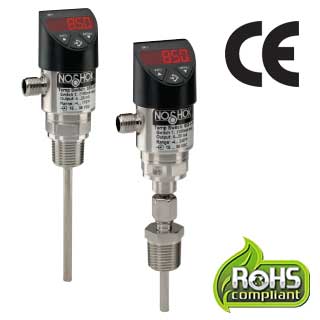

850 系列电子指示温度变送器/开关
产品描述
- 采用 PT1000 技术进行连续温度监控、电子温度切换和模拟输出传输，同时提供本地数字指示
- 允许一个或两个开关输出以及可选的电流和电压输出
- 顶部的三个按钮允许简单调整温度设定点、复位点、开关功能和可选模拟输出的测量范围
- 1/2“ NPT 外螺纹标准连接
- 提供各种阀杆长度，以实现最大的多功能性;也可通过滑动压缩接头调节插入长度
- 耐用的不锈钢外壳和接液部件
- 显示器和电气连接可以独立旋转
- 符合 RoHS 标准
注意：建议将热电偶套管用于压力、腐蚀性流体和高速应用。

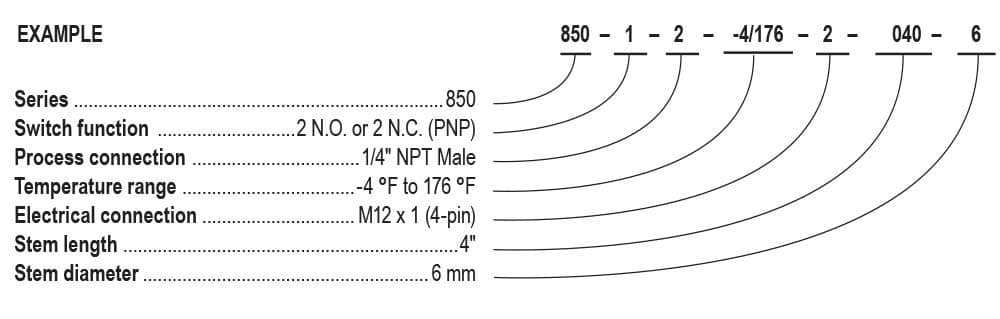

部件号示例
产品规格
| 规格 | |
|---|---|
| 温度范围 | 标准 -4 °F 至 176 °F（-20 °C 至 80 °C） 可选 -4 °F 至 248 °F（-20 °C 至 120 °C） 可选显示 °F 或 °C |
| 温度传感器 | 铂电阻器（PT1000 2 线制，DIN EN 60751 A 类） |
| 接液材料 | 316Ti不锈钢 |
| 外壳材料 | 304 不锈钢 |
| 最大工作压力 | 2，000 psi（1/2“ NPT 外螺纹固定过程连接）; 725 psi（1/2“ NPT 外螺纹滑动压缩接头过程连接） |
| 电源要求 | 15 V 直流至 35 V 直流 |
| 功耗 | ≤ 50 mA，无负载 |
| 信号输出调整 | 零点：量程的0-25% 满量程：量程的75-100% |
| 开关点 数量 功能 调整 | 可通过外部控制键 1 或 2 （PNP） N.O. / N.C. 单独调节;窗口和滞后功能可自由调节 ≤量程的0.5% |
| 开关额定值 | 最大 250 mA |
| 电气连接 | M12 x 1（4 针），M12 x 1（5 针） |
| 精度 模拟信号 开关量 输出 显示 温度传感器 | ≤ ±量程的0.5%+温度传感器误差 ≤ ±量程的0.8%+温度传感器误差 ≤ ±（量程的0.8%+温度传感器误差） ±1 位 对于 °F： ±[1.8*（0.15 + 0.002 （t – 32） / 1.8）] 对于 °C： ±（0.15 K + 0.002 I t I） 符合 EN 60751 |
| 显示 | 14 段式 LED，红色 4 位，高度 0.35” |
| 防护等级 | IP65 和 IP67 （IEC 60529） |
选项和配件
安装选项和附件
- 单个工厂调整开关点（指定）
- 双工厂调节开关点（指定）
M12 x 1 可选配接连接器和电缆
NOSHOK提供多种装配选项，以满足您的特定系统要求。咨询工厂以讨论您的定制解决方案。

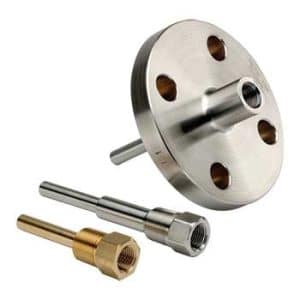

热电偶套管
热电偶套管允许在不关闭和排空过程的情况下拆卸和更换温度仪表，并减少损坏温度仪表的可能性。
