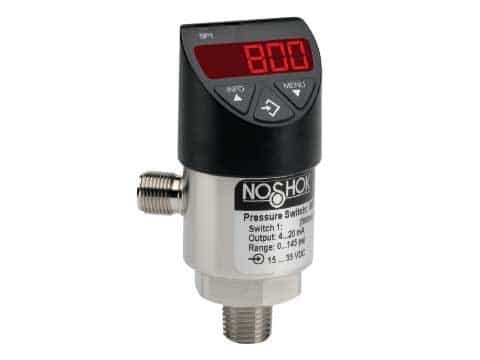

虹科Noshok 800系列电子指示压力变送器/开关
产品描述
部件号示例
产品规格
产品描述
- 真空范围从 0 psig 到 145，000 psig;绝对范围从 0 psia 到 15 psia 到 0 psia 到 300 psia
- 提供电流和电压输出
- 316 和 17-4PH 不锈钢接液部件
- 符合 CE 标准，可抑制 RFI、EMI 和 ESD
- 适用于建筑、液压和气动、实验室和测试设备、发电、冲压和成型压力机以及运输等应用
部件号示例
产品规格
| 压力范围 | 化合物和标准范围从 0 psig 到 10 psig 到 0 psig 到 7，500 psig |
| 开关参数 | 可通过外部控制键 |
| 数量 | 1 或 2（PNP 或 NPN） |
| 功能 | 进行单独调节，不适用，不适用;窗口，迟滞（可自由调节） |
| 触点额定值 | 最大 250 mA |
| 响应时间 | ≤ 5 ms |
| 精度 | ≤量程的 |
| 开关点 | 0.5% .25 至 100% 满量程 |
| 迟滞 | 完全可调 |
| 输出信号 | 4 mA 至 20 mA 或 0 Vdc 至 10 Vdc;可编程和自由可调 |
| 精度 | 量程的 ≤±0.5%，包括非线性、迟滞、零点偏移和端值偏差（对应于符合 IEC 61298-2 的测量误差） <量程的 0.1% （IEC 61298-2） |
| 非重复性 | 可在 5：1 范围内自由扩展 |
| 使用寿命 | 10，000，000 次负载循环 |
| 温度范围 | 补偿范围为32°F至176°F（0°C至80°C） 介质范围为-4°F至185°F（-20°C至85°C） 环境范围为-4°F至176°F（-20°C至80°C） 储存范围为-4°F至158°F（-20°C至70°C） |
| 显示 | 14 段式 LED，红色 4 位，高度 0.35” |
| 电源要求 | 15 – 35 V 直流 |
| 电流消耗 | 无4-20 mA输出信号版本的最大电流为45 mA， 带4-20 mA输出信号版本的最大电流为70 mA， 包括切换电流在内的总功耗最大为600 mA |
| 耐压 | 2倍满量程 |
| 测量元件 | <150 psi： 316L 不锈钢 ≥150 psi： 316L， PH 级不锈钢 |
| 外壳材料 | 304 不锈钢 |
| 连接 | 316不锈钢 |
| 防护等级 | IP65 和 IP67 符合 IEC 60529 标准 |
| 电磁额定值 | 符合 EMC 标准 EN 61326：2014/A1：1998 RFI、EMI 和 ESD 保护 |
| 电气保护 | 防止反极性、过压和短路 |
| 电击 | > 50 g，符合 IEC 60068-2-27 标准 |
| 振动 | > 20 g，符合 IEC 60068-2-6 标准 |
| 重量 | 约 0.49 磅 |
选项和配件
选项和附件
隔膜密封
数字指示器
分配歧管
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
压力缓冲器-烧结型
用于废水、化学品进料的密封和压力变送器/开关组件
蒸汽虹吸管
旋转适配器
选项和附件
- 不锈钢螺纹孔 （ST8）
- 单个工厂调整开关点（指定）
- 双工厂调节开关点（指定）
隔膜密封
NOSHOK提供各种标准和高压，以及减压可更换和不可更换的隔膜密封，旨在隔离和/或保护压力测量仪表免受腐蚀性，粘性，污染或极高温度过程介质的影响。
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
分配歧管
NOSHOK的分配歧管将多个仪器连接到一个隔膜密封，消除了导致可能的泄漏路径的多个连接。
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
- 抗堵塞，自清洁
- 每个缓冲器包括五个不同尺寸的活塞，以确保每次应用都能获得正确的缓冲量
- 提供黄铜和 316 不锈钢材质，采用 1/4“ NPT、1/2” NPT 或 SAE J1926-3： 7/16-20
- 重量约为 0.2 磅（1/4 英寸和 7/16 英寸），重量约为 0.4 磅（1/2 英寸）
压力缓冲器-烧结型
- 经济高效的解决方案，用于保护昂贵的仪器
- 通过平滑压力波动、脉动和尖峰来提高压力表的可读性
- 每个缓冲器提供 5 个基本元件，以满足特定的应用需求
- 通过使用耐腐蚀的316不锈钢烧结多孔元件实现缓冲作用
- 提供特殊材料或中间盘级
- 使用寿命长，无移动部件磨损
- 1/4“ 和 7/16” 的重量约为 0.2 磅，1/2 的重量约为 0.4 磅
用于废水、化学品进料的密封和压力变送器/开关组件
NOSHOK全非金属隔膜密封和压力变送器/开关组件是水，废水和化学进料应用的理想选择。
蒸汽虹吸管
- 保护仪器免受高温蒸汽的破坏性影响
- 推荐用于所有蒸汽应用
- 提供 1/4“ 和 1/2” NPT 尺寸，采用焊接钢、焊接 316 不锈钢或无缝 316 不锈钢，额定值为 3，800 psi @ 850 ºF
旋转适配器
- 额定温度：15，000 psi @ 200 °F 和 3，000 psi @ 1，000 °F
- 与仪表和仪表阀一起使用以调整视线
- 旋转 360°，允许连接的仪器沿所需方向定位
- 只需拧紧旋转六角螺母，即可使用锥形压缩接头实现压力连接
- 所有 316 不锈钢结构
- 标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接
- 也可提供 1/4“ NPT 连接，适用相同规格
- 重量约 0.8 磅。
