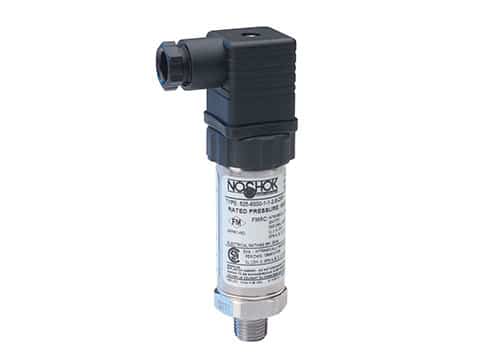

虹科Noshok 625/626 系列安全压力变送器
产品描述
部件号示例
产品规格
产品描述
- 蒸汽回收应用的低压范围，真空和化合物范围从 0 psig 到 15，000 psig;绝对范围从 0 psia 到 15 psia 到 0 psia 到 300 psia
- 电流输出
- 316 和 14-4PH 不锈钢接液部件
- 工厂互助和加拿大标准协会批准
- 符合 CE 标准，可抑制 RFI、EMI 和 ESD
- NSI/ISA-12.27.01 批准的单密封
NOSHOK 625 和 626 系列变送器经工厂互助协会和加拿大标准协会批准，可用于危险场所应用，具体如下：
- 本质安全，I、II和III类，第1类，A、B、C、D、E、F和G组的实体批准;和 I 类，0 区 Aex ia IIC
- II级和III级，2 分区，F 组和 G 组的防尘点火
- 对 I 类、2 分区、A、B、C 和 D 组具有非易燃性。
- CE 符合压力设备指令 2014/68/EU。
- ANSI/ISA-12.27.01，经批准的单密封。
- 适用于化学加工、气体压力测量、油田和近海、采矿、蒸汽回收系统、井口测量等应用
部件号示例
产品规格
| 输出信号 | 4 mA 至 20 mA，2 线制 |
| 压力范围 | 真空通过 0 psig 至 15，000 psig； 绝对从 0 psia 到 15 psia 到 0 psia 到 300 psia |
| 准确性 | ±0.25%满量程（BFSL）；可选±0.125%满量程（BFSL）（包括非线性、滞后、非重复性、零点和满量程误差的影响） |
| 稳定性 | 在1年的时间内，非积累的情况下，精度为≤ ±0.2%满量程 |
| 校正 | 零点和满量程的精度为±10% |
| 响应时间 | ≤ 1 ms（满量程介于 10% 和 90% 之间） |
| 使用寿命 | > 100，000，000 次负载循环 |
| 温度范围 | 补偿范围：32 °F至176 °F（0 °C至80 °C） 零点影响：在补偿范围内为±0.011%满量程/ °F 跨度影响：在补偿范围内为±0.011%满量程/ °F 介质温度范围：-4 °F至185 °F（-20 °C至85 °C） 环境温度范围：-4 °F至176 °F（-20 °C至80 °C） 储存温度范围：-22 °F至221 °F（-30 °C至105 °C） |
| 电源要求 | 10 V 直流至 30 Vdc（4 mA 至 20 mA，2 线制） |
| 负载限制 | ≤ （VPower-10）/0.020 安培 |
| 耐压 | 0 psi到5 psi范围内的满量程的3.5倍 0 psi到200 psi范围内的满量程的3.5倍 0 psi到300 psi范围内的满量程的2倍 0 psi到10,000 psi范围内的满量程的2倍 0 psi到15,000 psi范围内的满量程的1.5倍 |
| 爆破压力 | 0 psi到5 psi范围内的满量程的4倍 0 psi到200 psi范围内的满量程的4倍 0 psi到300 psi范围内的满量程的4倍 0 psi到10,000 psi范围内的满量程的4倍 0 psi到15,000 psi范围内的满量程的3倍 |
| 测量元件 | 625系列采用316不锈钢材料，适用于范围为0 psi至300 psi的压力；316不锈钢材料与17-4PH不锈钢配套，适用于≥300 psi的压力； 626系列采用316不锈钢材料，并带有NBR O型圈 |
| 连接 | 316不锈钢 |
| 外壳材料 | 316不锈钢 |
| 防护等级 | IP65 至 IP67，取决于电气连接 |
| 电磁额定值 | 符合 EMC 标准 EN 61326：2014/A1：1998 RFI、EMI 和 ESD 保护 |
| 电气保护 | 反极性、过压和短路保护 |
| 电击 | 1，000 g，符合 IEC 60068-2-27 标准 |
| 振动 | 20 g 符合 IEC 60068-2-6 标准 |
| 重量 | 约7盎司 |
选项和配件
选项和附件
装配选项
数字指示器
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
压力缓冲器-烧结型
蒸汽虹吸管
旋转适配器
选项和附件
- SS 螺纹孔 – 仅 625 （ST8）
- G 1 焊接适配器 – 仅 626 （G1）
- G 1/2 焊接适配器 – 仅 626 （G1/2）
装配选项
NOSHOK提供多种装配选项，以满足您的特定系统要求。咨询工厂以讨论您的定制解决方案。
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
- 抗堵塞，自清洁
- 每个缓冲器包括五个不同尺寸的活塞，以确保每次应用都能获得正确的缓冲量
- 提供黄铜和 316 不锈钢材质，采用 1/4“ NPT、1/2” NPT 或 SAE J1926-3： 7/16-20
- 重量约为 0.2 磅（1/4 英寸和 7/16 英寸），重量约为 0.4 磅（1/2 英寸）
压力缓冲器-烧结型
- 经济高效的解决方案，用于保护昂贵的仪器
- 通过平滑压力波动、脉动和尖峰来提高压力表的可读性
- 每个缓冲器提供 5 个基本元件，以满足特定的应用需求
- 通过使用耐腐蚀的316不锈钢烧结多孔元件实现缓冲作用
- 提供特殊材料或中间盘级
- 使用寿命长，无移动部件磨损
- 1/4“ 和 7/16” 的重量约为 0.2 磅，1/2 的重量约为 0.4 磅
蒸汽虹吸管
- 保护仪器免受高温蒸汽的破坏性影响
- 推荐用于所有蒸汽应用
- 提供 1/4“ 和 1/2” NPT 尺寸，采用焊接钢、焊接 316 不锈钢或无缝 316 不锈钢，额定值为 3，800 psi @ 850 ºF
旋转适配器
- 额定温度：15，000 psi @ 200 °F 和 3，000 psi @ 1，000 °F
- 与仪表和仪表阀一起使用以调整视线
- 旋转 360°，允许连接的仪器沿所需方向定位
- 只需拧紧旋转六角螺母，即可使用锥形压缩接头实现压力连接
- 所有 316 不锈钢结构
- 标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接
- 也可提供 1/4“ NPT 连接，适用相同规格
- 重量约 0.8 磅。
