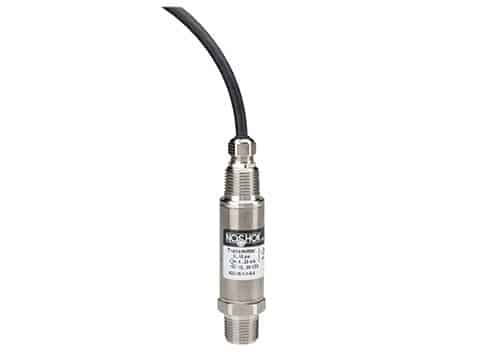

623/624 系列非易燃压力变送器

  • 真空和化合物范围为 0 psig 至 15,000 psig;绝对范围从 0 psia 到 15 psia 到 0 psia 到 100 psia
  • 提供电流和电压输出
  • 316 不锈钢和埃尔吉洛伊接液部件
  • 工厂互助和加拿大标准协会批准
  • 符合 CE 标准,可抑制 RFI、EMI 和 ESD
  • 符合 NACE MR0175/ISO 15156 标准
  • NSI/ISA-12.27.01 批准的单密封

NOSHOK 623 和 624 系列变送器经工厂互助协会和加拿大标准协会批准,可用于危险场所应用,具体如下:

  • 非易燃性:
    • I 类,2 级,A、B、C 和 D.I.P 组
    • II 类,1 分区,E 组、F 组和 G 组 最大额定值 30 Vdc,20 mA。
  • CE 符合压力设备指令 2014/68/EU。
  • ANSI/ISA-12.27.01,经批准的单密封。
  • 适用于化学加工、气体压力测量、油田和海上、采矿和井口测量等应用

规格
输出信号4 mA 至 20 mA,2 线制;1 Vdc 至 5 Vdc 低功耗,3 线制;0.5 V 直流至 4.5 Vdc 低功耗,3 线制
压力范围真空通过 0 psig 至 15,000 psig
绝对真空至 0 psia 至 100 psia
准确性真空通过 0 psig 至 15,000 psig
绝对真空至 0 psia 至 100 psia
稳定性≤ ±0.2% 满量程 1 年,不累计
响应时间≤ ±0.2% 满量程 1 年,不累计
使用寿命>100,000,000 次负载循环
温度范围补偿 32 °F 至 176 °F(0 °C 至 80 °C) 零效应在补偿范围内为 ±0.011% 满量程/ °F 量程效应在补偿范围内

为 ±0.011% 满量程/ °F 介质 -40 °F 至 212 °F(-40 至 100 °C) 环境温度 -22 °F 至 176 °F(-30 °C 至 80 °C)


储存 -22 °F 至 212 °F(-30 °C 至 100 °C)
电源要求10 V 直流至 30 Vdc(4 mA 至 20 mA,2 线制) 6 V 直流至 30 Vdc(1 V 直流至 5 Vdc,3 线制,0.5 V 直流至 4.5 Vdc,3 线制) 14 V 直流至 30 Vdc(0 V 直流至 10 Vdc,3 线制)
负载限制≤ (VPower -10)/0.020 安培,用于 4 mA 至 20 mA;≥ 10,000 Ω,适用于 1 Vdc 至 5 Vdc,3 线
耐压 3 倍满量程,范围为 0 psi 至 15 psi 至 0 psi 至 200 psi 1.75 倍满量程,范围为 0 psi 至 300 psi 至 0 psi 至 10,000 psi 范围
1.5 倍满量程,适用于
0 psi 至 15,000 psi 范围
爆破压力3.8 倍满量程,范围为 0 psi 至 15 psi 至 0 psi 至 200 psi 4 倍满量程,范围为 0 psi 至 300 psi 至 0 psi 至 10,000 psi 3 倍满量程 0 psi 至 15,000 psi
时为
3 倍满量程
测量元件623 系列是 316 不锈钢,范围高达 0 psi 至 300 psi,
316 不锈钢和 Elgiloy 范围为 0 psig 至 500 psig 及更高;
624系列是316不锈钢,带丁腈橡胶O形圈;氟橡胶O型圈可选
连接316不锈钢
外壳材料316不锈钢
防护等级I65 至 IP67,取决于电气连接
电磁额定值符合 EMC 标准 EN 61326:2014/A1:1998
RFI、EMI 和 ESD 保护
电气保护反极性、过压和短路保护
电击1000 g,符合 IEC 60068-2-27 标准
振动20 g 符合 IEC 60068-2-6 标准
重量约12盎司

应用

产品手册

常见问题

选项和配件

  • SS 螺纹孔 – 仅 623 (ST8)
  • 20 英尺电缆/引线连接到 1/2“ NPT 公导管,带 6 英尺整体电缆 (20)
  • 30 英尺电缆/引线连接到 1/2“ NPT 公导管,带 6 英尺一体式电缆 (30)

NOSHOK提供多种装配选项,以满足您的特定系统要求。咨询工厂以讨论您的定制解决方案。

NOSHOK数字指示器为压力,液位和温度变送器提供局部读数。

  • 抗堵塞,自清洁
  • 每个缓冲器包括五个不同尺寸的活塞,以确保每次应用都能获得正确的缓冲量
  • 提供黄铜和 316 不锈钢材质,采用 1/4“ NPT、1/2” NPT 或 SAE J1926-3: 7/16-20
  • 重量约为 0.2 磅(1/4 英寸和 7/16 英寸),重量约为 0.4 磅(1/2 英寸)
  • 经济高效的解决方案,用于保护昂贵的仪器
  • 通过平滑压力波动、脉动和尖峰来提高压力表的可读性
  • 每个缓冲器提供 5 个基本元件,以满足特定的应用需求
  • 通过使用耐腐蚀的316不锈钢烧结多孔元件实现缓冲作用
  • 提供特殊材料或中间盘级
  • 使用寿命长,无移动部件磨损
  • 1/4“ 和 7/16” 的重量约为 0.2 磅,1/2 的重量约为 0.4 磅
  • 保护仪器免受高温蒸汽的破坏性影响
  • 推荐用于所有蒸汽应用
  • 提供 1/4“ 和 1/2” NPT 尺寸,采用焊接钢、焊接 316 不锈钢或无缝 316 不锈钢,额定值为 3,800 psi @ 850 ºF
  • 额定温度:15,000 psi @ 200 °F 和 3,000 psi @ 1,000 °F
  • 与仪表和仪表阀一起使用以调整视线
  • 旋转 360°,允许连接的仪器沿所需方向定位
  • 只需拧紧旋转六角螺母,即可使用锥形压缩接头实现压力连接
  • 所有 316 不锈钢结构
  • 标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接
  • 也可提供 1/4“ NPT 连接,适用相同规格
  • 重量约 0.8 磅。
