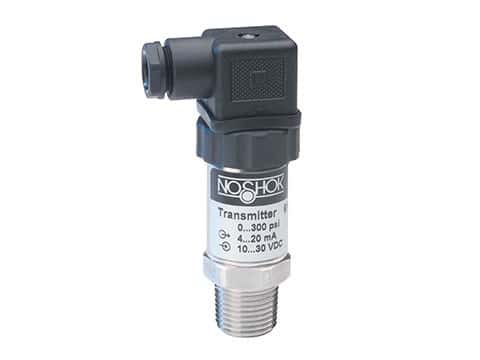

615 & 616 系列高精度重载压力传感器 产品描述 部件号示例 产品规格 产品描述 真空范围从 0 psig 到 145,000 psig;绝对范围从 0 psia 到 15 psia 到 0 psia 到 300 psia提供电流和电压输出316 和 17-4PH 不锈钢接液部件符合 CE 标准,可抑制 RFI、EMI 和 ESD适用于建筑、液压和气动、实验室和测试设备、发电、冲压和成型压力机以及运输等应用 部件号示例 产品规格 规格 输出信号4 mA 至 20 mA,2 线制; 0 V 直流至 5 Vdc,0 V 直流至 10 Vdc,1 V 直流至 5 Vdc,3 线 压力范围真空通过 0 psig 至 145,000 psig; 绝对从 0 psia 到 15 psia 到 0 psia 到 300 psia 准确性± 0.25% 满量程 (BFSL);可选± 0.125% 满量程 (BFSL);(包括非线性、迟滞、非重复性、零点和满量程误差的影响) 稳定性≤ ±0.2% 满量程 1 年,不累计 校对± 10% 满量程,表示零点和量程 响应时间小于 1 ms(满量程介于 10% 和 90% 之间) 使用寿命>100,000,000 次负载循环 温度范围温度补偿 32 °F 至 175 °F(0 °C 至 80 °C) 零点和量程效应± 0.01%/ °F 介质 -20 °F 至 212 °F(-30 °C 至 100 °C) 环境温度 -15 °F 至 175 °F(-10 °C 至 80 °C) 储存 -40 °F 至 212 °F(-40 °C 至 100 °C) 电源要求10 V 直流至 30 Vdc(4 mA 至 20 mA,2 线,1 Vdc 至 5 Vdc,3 线,1 Vdc 至 6 Vdc,3 线,0 Vdc 至 5 Vdc,3 线) 14 V 直流至 30 Vdc(0 V 直流至 10 Vdc,3 线,1 Vdc 至 11 Vdc,3 线) 负载限制≤ (VPower-10)/0.020 安培(4 mA 至 20 mA) ≥ 10,000 Ω(0 Vdc 至 10 Vdc),3 ≥线制 3 线制 5,000 Ω 0 V 直流至 5 Vdc,3 线 制 耐压3 倍满量程,范围为 0 psi 至 2 psi 至 0 psi 至 200 psi 1.75 倍满量程,适用于范围 0 psi 至 300 psi 至 0 psi 至 10,000 psi 1.5 倍满量程,适用于 0 psi 至 15,000 psi 范围 1.2 倍满量程; 0 psi 至 20,000 psi 至 0 psi 至 145,000 psi 范围为 1.2 倍 爆破压力3.8 倍满量程,范围为 0 psi 至 2 psi 至 0 psi 至 200 psi 4 倍满量程,范围为 0 psi 至 300 psi 至 0 psi 至 10,000 psi 3 倍满量程,适用于 0 psi 至 15,000 psi 范围; 1.5 倍满量程,适用于 0 psi 至 20,000 psi 至 0 psi 至 145,000 psi 的范围 测量元件316 不锈钢,真空至 300 psi; 17-4PH 不锈钢,压力为 ≥500 psi 连接316不锈钢 外壳材料316不锈钢 防护等级IP65 防护等级 电磁额定值符合 EMC 标准 EN 61326:2014/A1:1998; RFI、EMI 和 ESD 保护 电气保护反极性、过压和短路保护 电击1,000 g,符合 IEC 60068-2-27 标准 振动15 g 符合 IEC 60068-2-6 标准 重量约7.2盎司 应用 尺寸 产品手册 常见问题 选项和配件 选项和附件 装配选项 隔膜密封 数字指示器 分配歧管 M12 × 1可选配接连接器和电缆 压力缓冲器-活塞式 压力缓冲器-烧结型 蒸汽虹吸管 旋转适配器 选项和附件 SS 螺纹孔 – 仅 615 (ST8)G 1 焊接适配器 – 仅 616 (G1)G 1/2 焊接适配器 – 仅 616 (G1/2) 装配选项 NOSHOK提供多种装配选项,以满足您的特定系统要求。咨询工厂以讨论您的定制解决方案。 隔膜密封 NOSHOK提供各种标准和高压,以及减压可更换和不可更换的隔膜密封,旨在隔离和/或保护压力测量仪表免受腐蚀性,粘性,污染或极高温度过程介质的影响。 数字指示器 NOSHOK数字指示器为压力,液位和温度变送器提供局部读数。 分配歧管 NOSHOK的分配歧管将多个仪器连接到一个隔膜密封,消除了导致可能的泄漏路径的多个连接。 M12 × 1可选配接连接器和电缆 压力缓冲器-活塞式 抗堵塞,自清洁每个缓冲器包括五个不同尺寸的活塞,以确保每次应用都能获得正确的缓冲量提供黄铜和 316 不锈钢材质,采用 1/4“ NPT、1/2” NPT 或 SAE J1926-3: 7/16-20重量约为 0.2 磅(1/4 英寸和 7/16 英寸),重量约为 0.4 磅(1/2 英寸) 压力缓冲器-烧结型 经济高效的解决方案,用于保护昂贵的仪器通过平滑压力波动、脉动和尖峰来提高压力表的可读性每个缓冲器提供 5 个基本元件,以满足特定的应用需求通过使用耐腐蚀的316不锈钢烧结多孔元件实现缓冲作用提供特殊材料或中间盘级使用寿命长,无移动部件磨损1/4“ 和 7/16” 的重量约为 0.2 磅,1/2 的重量约为 0.4 磅 蒸汽虹吸管 保护仪器免受高温蒸汽的破坏性影响推荐用于所有蒸汽应用提供 1/4“ 和 1/2” NPT 尺寸,采用焊接钢、焊接 316 不锈钢或无缝 316 不锈钢,额定值为 3,800 psi @ 850 ºF 旋转适配器 额定温度:15,000 psi @ 200 °F 和 3,000 psi @ 1,000 °F与仪表和仪表阀一起使用以调整视线旋转 360°,允许连接的仪器沿所需方向定位只需拧紧旋转六角螺母,即可使用锥形压缩接头实现压力连接所有 316 不锈钢结构标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接也可提供 1/4“ NPT 连接,适用相同规格重量约 0.8 磅。 应用文章 用于水力压裂的压力变送器解决方案 Click Here 轮胎压机的定制测量解决方案 Click Here 液压动力装置的仪表解决方案 Click Here
