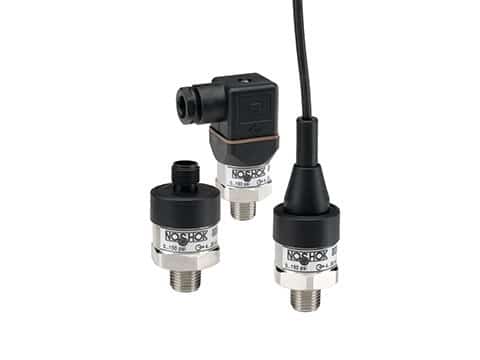

虹科Noshok 300 系列紧凑型 OEM 传感器
产品描述
部件号示例
产品规格
产品描述
- 范围从 0 psig 到 15 到 0 psig 到 10，000 psig;绝对范围从 0 psia 到 15 psia 到 0 psia 到 300 psia
- 提供电流和电压输出
- 316 和 13-8PH 不锈钢接液部件
- 符合 RoHS 标准
- 符合 CE 标准，可抑制 RFI、EMI 和 ESD
- 适用于HVAC，液压和气动，注塑机，铁路设备以及冲压和成型压力机等应用
部件号示例
产品规格
| 输出信号 | 4 mA到20 mA，2线制；0 V直流电到5 V直流电，3线制；1 V直流电到5 V直流电，3线制； 0 V直流电到10 V直流电，3线制；0.5 V直流电到4.5 V直流电，比例式，3线制。 |
| 压力范围 | 0 psig到15 psig，经过0 psig到10,000 psig； 0 psia到15 psia，经过0 psia到300 psia。 |
| 准确性 | ±0.5%满量程（BFSL）；可选±0.25%满量程（BFSL）；（包括非线性、滞后、不可重复性、零点和满量程误差的影响）。 |
| 稳定性 | 每年满量程≤ ±0.2%，不累计 |
| 响应时间 | ≤ 4 ms（满量程 10% 到 90% 之间） |
| 使用寿命 | > 100，000，000 次负载循环 |
| 温度范围 | 补偿温度范围：32 °F至176 °F（0 °C至80 °C） 介质温度范围：32 °F至176 °F（0 °C至80 °C） 环境温度范围：32 °F至176 °F（0 °C至80 °C） 存储温度范围：-4 °F至176 °F（-20 °C至80 °C） |
| 电源要求 | 8 V 直流至 30 V 直流（4 mA 至 20 mA，2 线制，0 Vdc 至 5 Vdc，3 线制，1 Vdc 至 5 Vdc，3 线制，0.5 V 直流至 4.5 Vdc，3 线制） 14 V 直流至 30 Vdc（0 V 直流至 10 Vdc，3 线制） 5 V 直流 ± 10%（0.5 V 直流至 4.5 Vdc 比例式， 3 线制） |
| 负载限制 | 电源输入范围：8 Vdc至30 Vdc（4 mA至20 mA，2线制；0 Vdc至5 Vdc，3线制；1 Vdc至5 Vdc，3线制；0.5 Vdc至4.5 Vdc，3线制） 电源输入范围：14 Vdc至30 Vdc（0 Vdc至10 Vdc，3线制） 电源输入：5 Vdc ± 10%（0.5 Vdc至4.5 Vdc比例测量，3线制） |
| 耐压 | 2倍满量程 |
| 爆破压力 | 6倍满量程 |
| 测量元件 | 316 不锈钢，绝对压力至 150 psi 13-8PH 不锈钢，压力≥150 psi |
| 连接 | 316不锈钢 |
| 外壳材料 | 316不锈钢 |
| 防护等级 | IP65 至 IP67，具体取决于电气连接 |
| 电磁额定值 | 符合 EMC 标准 EN 61326：2014/A1：1998 RFI、EMI 和 ESD 保护 |
| 电气保护 | 反极性、过压和短路保护 |
| 电击 | 500 g，符合 IEC 60068-2-27 标准 |
| 振动 | 10 g 符合 IEC 60068-2-6 标准 |
| 重量 | 约2.8盎司 |
选项和配件
选项和附件
装配选项
隔膜密封
数字指示器
分配歧管
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
压力缓冲器-烧结型
蒸汽虹吸管
旋转适配器
选项和附件
- 不锈钢螺纹孔 （ST8）
装配选项
NOSHOK提供多种装配选项，以满足您的特定系统要求。咨询工厂以讨论您的定制解决方案。
隔膜密封
NOSHOK提供各种标准和高压，以及减压可更换和不可更换的隔膜密封，旨在隔离和/或保护压力测量仪表免受腐蚀性，粘性，污染或极高温度过程介质的影响。
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
分配歧管
NOSHOK的分配歧管将多个仪器连接到一个隔膜密封，消除了导致可能的泄漏路径的多个连接。
M12 × 1可选配接连接器和电缆
压力缓冲器-活塞式
- 抗堵塞，自清洁
- 每个缓冲器包括五个不同尺寸的活塞，以确保每次应用都能获得正确的缓冲量
- 提供黄铜和 316 不锈钢材质，采用 1/4“ NPT、1/2” NPT 或 SAE J1926-3： 7/16-20
- 重量约为 0.2 磅（1/4 英寸和 7/16 英寸），重量约为 0.4 磅（1/2 英寸）
压力缓冲器-烧结型
- 经济高效的解决方案，用于保护昂贵的仪器
- 通过平滑压力波动、脉动和尖峰来提高压力表的可读性
- 每个缓冲器提供 5 个基本元件，以满足特定的应用需求
- 通过使用耐腐蚀的316不锈钢烧结多孔元件实现缓冲作用
- 提供特殊材料或中间盘级
- 使用寿命长，无移动部件磨损
- 1/4“ 和 7/16” 的重量约为 0.2 磅，1/2 的重量约为 0.4 磅
蒸汽虹吸管
- 保护仪器免受高温蒸汽的破坏性影响
- 推荐用于所有蒸汽应用
- 提供 1/4“ 和 1/2” NPT 尺寸，采用焊接钢、焊接 316 不锈钢或无缝 316 不锈钢，额定值为 3，800 psi @ 850 ºF
旋转适配器
- 额定温度：15，000 psi @ 200 °F 和 3，000 psi @ 1，000 °F
- 与仪表和仪表阀一起使用以调整视线
- 旋转 360°，允许连接的仪器沿所需方向定位
- 只需拧紧旋转六角螺母，即可使用锥形压缩接头实现压力连接
- 所有 316 不锈钢结构
- 标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接
- 也可提供 1/4“ NPT 连接，适用相同规格
- 重量约 0.8 磅。
