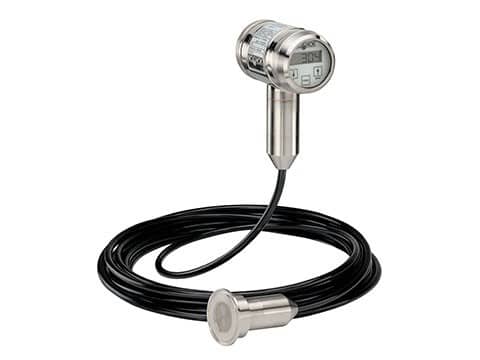

虹科Noshok 30系列“SNORKEL”压力和液位变送器
产品描述
部件号示例
产品规格
产品描述
适用于储罐液位测量、食品和饮料、乳制品、啤酒厂、化学加工和制药等应用。
- 300 系列：范围从 40 inH2O 至 60 psig
301 系列：可调范围从 16 inH2O 至 1，450 psig，通过 Hart®
302 系列：可调范围从 40 inH2O 至 1，160 psig
304 系列：可调范围从 16 inH2O 至 1，450 psig - 301 和 304 系列变送器提供 Hart® 信号输出
- 316 不锈钢接液部件
- 坚固的齐平隔膜，填充量最小
- 可原位清洗 （CIP） 或原位蒸煮 （SIP）
- 3A 认证
- 300/301 系列
- 仅电缆连接（无外壳）
- 主动温度补偿
- 固定范围（300 系列）
- 使用哈特®（301系列）302系列进行范围调整
- 全抛光不锈钢外壳
- 主动温度补偿
- 零点/量程可调
- 10：1 调低（301 系列）
- 302 系列
- 全抛光不锈钢外壳
- 主动温度补偿
- 零点/量程可调
- 4：1 调低
- 304 系列
- 全抛光不锈钢外壳
- 主动温度补偿
- 精度为调整量程的 0.1%
- 10：1 调低
- 易于编程和量程调整，无需通过板载显示屏测试压力
- 提供哈特®协议

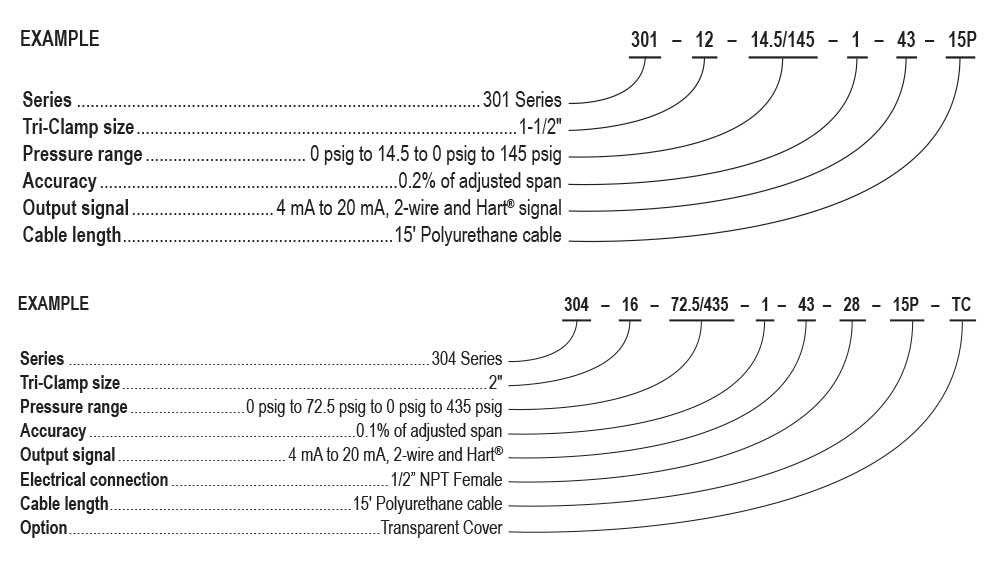

部件号示例
产品规格
| 输出信号 | 所有 | 4 mA 至 20 mA 2 线、4 mA 至 20 mA 2 线和 Hart 信号（仅限 304 系列）® |
| 压力范围 | 300系列 | 范围从 40 英寸H2O 至 60 psig |
| 302系列 | 可调范围从 40 inH20 至 1，160 psig | |
| 301/304系列 | 可调范围从 16 inH20 至 1，450 psig | |
| 准确性 | 300/302 系列 | 调整量程的 0.2% |
| 301/304 系列 | 调整量程的 0.1% | |
| 稳定性 | 所有 | < 0.1%/年 |
| 调整 | 301 系列 | 带可选 Hart信号® |
| 302 系列 | 内部零点和量程 | |
| 304系列 | 通过显示屏上的 3 个按钮或可选的 Hart 信号® | |
| 响应时间 | 所有 | < 150 ms |
| 使用寿命 | 所有 | > 10 年 |
| 温度范围 | 14 °F 至 158 °F（-10 °C 至 70 °C） | |
| -4 °F 至 212 °F（-20 °C 至 100 °C）;293 °F （145 °C） 45 分钟 | ||
| 电源要求 | 所有 | 12 V 直流至 36 V 直流 |
| 测量元件 | 所有 | 316 不锈钢（哈氏合金 C、钽或镀金可选） |
| 连接 | 所有 | 316 不锈钢 |
| 外壳材料 | 所有 | 304不锈钢（316不锈钢可选） |
| 防护等级 | 300/301 系列 | IP68 防护等级 |
| 302/304 系列 | IP66（IP68 可选） | |
| 电气保护 | 所有 | IP66 （NEMA 4X）， IP68 （NEMA 6） 可选 |
| 重量 | 重量取决于型号和电缆长度 |
选项和配件
选项和附件
数字指示器
M12 × 1可选配接连接器和电缆
旋转适配器
选项和附件
- 电缆接线盒 （JB）
- 透明盖（用于显示）（TC） – 仅适用于 304 系列
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
M12 × 1可选配接连接器和电缆
旋转适配器
- 夹式配件由T304不锈钢制成;T316 不锈钢（应要求提供）
- 双铰链设计，易于安装和拆卸
- 提供从 3/4“ 到 4” 的尺寸
- 70 °F （21 °C） 时的标准压力额定值为 500 psi;根据要求高达 3，000 psi 的额定值
- 夹紧垫片有丁腈橡胶、三元乙丙橡胶、聚四氟乙烯和氟橡胶材质
- 所有夹具和垫圈均符合 FDA 和 3A 卫生标准
ASME-BPE 卫生夹
具 1-1/2“ （CR 12） 2” （CR 16） 2-1/2“ （CR 20） 3” （CR 24）
丁腈橡胶垫片 1-1/2“ （BG 12） 2” （BG 16）
2-1/2“ （BG 20） 3” （BG 24）
聚四氟乙烯垫片
1-1/2“ （TG 12） 2” （TG 16） 2-1/2“ （TG 20） 3” （TG 24）
