虹科Noshok 25系列智能压力液位变送器
产品描述
部件号示例
产品规格
产品描述
- 易于编程和量程调整，无需通过板载显示屏测试压力
- 精度为调整量程的 0.2%
- 4：1 调低
- 主动温度补偿
- 范围从 -160 英寸H2O 交流至 1，160 psig
- 提供Hart协议输出®
- 全不锈钢外壳和接液部件
- 坚固的齐平隔膜，填充量最小
- 可原位清洗 （CIP） 或原位蒸煮 （SIP）
- 3A 认证
- 适用于食品和乳制品、化学加工和制药等应用
部件号示例
产品规格
| 输出信号 | 4 mA 至 20 mA 2 线、4 mA 至 20 mA 2 线和Hart信号® |
| 压力范围 | -160 英寸H2O 交流至 1，160 psig |
| 准确性 | 调整量程的 0.2% |
| 稳定性 | < 0.1%/年 |
| 调整 | 通过显示屏上的 3 个按钮或可选的 Hart 信号® |
| 响应时间 | < 100 毫秒 |
| 使用寿命 | > 10 年 |
| 温度范围 | -4 °F 至 212 °F（-20 °C 至 100 °C） 293 °F （145 °C） 45 分钟 |
| 电源要求 | 12 V 直流至 36 V 直流 |
| 测量元件 | 316不锈钢（可选Hastelloy C或钽材质） |
| 连接 | 316 不锈钢 |
| 外壳材料 | 304不锈钢（316不锈钢可选） |
| 防护等级 | IP66（IP68 可选） |
| 电气保护 | IP66 （NEMA 4X）， IP68 （NEMA 6） 可选 |
| 重量 | 约 2.2 磅（取决于过程连接） |
选项和配件
选项和附件
数字指示器
M12 × 1可选配接连接器和电缆
卫生夹具和垫圈
选项和附件
- SS 螺纹孔 – 仅 615 （ST8）
- G 1 焊接适配器 – 仅 616 （G1）
- G 1/2 焊接适配器 – 仅 616 （G1/2）
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
M12 × 1可选配接连接器和电缆

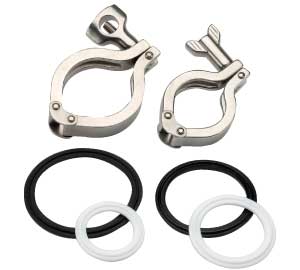

卫生夹具和垫圈
- 夹式配件由T304不锈钢制成;T316 不锈钢（应要求提供）
- 双铰链设计，易于安装和拆卸
- 提供从 3/4“ 到 4” 的尺寸
- 70 °F （21 °C） 时的标准压力额定值为 500 psi;根据要求高达 3，000 psi 的额定值
- 夹紧垫片有丁腈橡胶、三元乙丙橡胶、聚四氟乙烯和氟橡胶材质
- 所有夹具和垫圈均符合 FDA 和 3A 卫生标准
ASME-BPE 卫生夹
具 1-1/2“ （CR 12） 2” （CR 16） 2-1/2“ （CR 20） 3” （CR 24）
丁腈橡胶垫片 1-1/2“ （BG 12） 2” （BG 16）
2-1/2“ （BG 20） 3” （BG 24）
聚四氟乙烯垫片
1-1/2“ （TG 12） 2” （TG 16） 2-1/2“ （TG 20） 3” （TG 24）
