2000 & 2100 系列智能系统“智能”数字指示器
产品描述
部件号示例
产品规格
产品描述
- 接受各种标准过程信号，并将其精确地缩放为任何所需的测量单位
- 单输入或双输入
- 采用先进技术，实现稳定、无漂移的读数
- 可通过插入式选件卡进行现场升级;包括 4 个设定点报警、模拟输出和串行通信
- 24 Vdc 变送器电源
- 非线性过程的 16 点缩放
- 最大和最小值显示
- 简单的菜单驱动编程
- NEMA 4X/IP65 密封前挡板
- 可选 PC 软件可供配置
- 交流或直流输入电源
- 用于批量称重或其他定时输入过程的信号累加器
- 可编程信号响应时间
- 标准 DIN 面板开孔
- 符合 CE 标准，可抑制 RFI、EMI 和 ESD

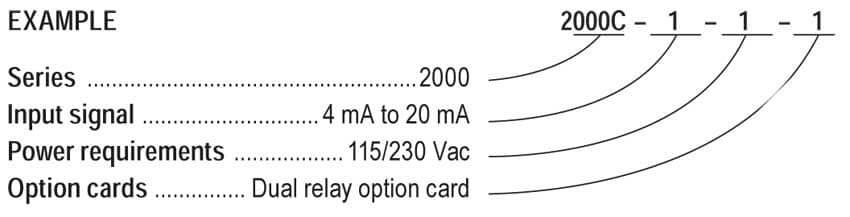

部件号示例
产品规格
| 规格 | |
|---|---|
| 输入信号 | 4 mA 至 20 mA，0 Vdc 至 10 Vdc（可选 RTD 和热电偶） |
| 传感器的激励电压 | 内置 24 V 直流 |
| 过程显示 | 5 位，0.56“ 红色 LED |
| 键盘 | 3 个可编程功能键，共 5 个 |
| 功率要求 | 交流版本 85 V 交流至 250 V 交流，50/60 Hz，15 VA 直流版本 11 V 直流至 36 Vdc，11 W |
| 电气连接 | 外壳背面的螺丝端子 |
| 记忆 | 电丙胺 |
| 准确性 | <0.03% 满量程 64 °F 至 82 °F（18 °C 至 50 °C） <0.12% 满量程 32 °F 至 122 °F（0 °C 至 50 °C） |
| 湿度 | 85%，无冷凝 |
| 振动 | 5-150赫兹，2克 |
| 电击 | 25层 |
| 正常剔除模式 | 60 分贝 50/60 赫兹 |
| 高度 | 高达 2，000 米 |
| 更新率 | 200毫秒 |
| 温度范围 | 工作温度 32 °F 至 122 °F（0 °C 至 50 °C） 效果 ≤ 满量程的 0.1% /18 °F （10 °C） 存储 -40 °F 至 140 °F（-40 °C 至 60 °C） |
| 电磁额定值 | 符合 EMC 规范 EN 61326-1 RFI、EMI 和 ESD 保护 |
| 防护等级 | NEMA 4、4X、IP65（仅显示屏正面） |
| 滤波 | 0 秒至 25 秒，可选 |
| 最小/大度数 | 捕获和存储最小/最大测量值 |
| 用户输入 | 3 个可编程，最大 30 Vdc 连续 |
| 积算仪 | 时基：秒、分钟、小时或天 批处理 可以从用户输入中累积 |
| 线性化 | 2 至 16 点，可选 |
| 重量 | 10.4盎司 |
| 选项卡 | 串行通信（RS232 或 RS485） 设备网络通信 MODBUS 通信（RS485 RTU 和 ASCII MODBUS） Profibus 通信 模拟输出（0-20 mA、4-20 mA 或 0-10 Vdc） 双或四中继（NPN 或 PNP 型） USB 编程 |
选项和配件
2000/2100系列智能系统智能数字指示灯选件卡
交流到直流改造包
NEMA 4 外壳 - 2000/2100 系列数字指示器
2000/2100系列智能系统智能数字指示灯选件卡
- 无选项卡 （0）
- 双继电器选件卡 （1）
- 四中继选件卡 （2）
- 四核苷超频选件卡 （3）
- 四联体PNP-OC选件卡 （4）
- 模拟输出选件卡 （5）
- RS232-C 串行通信选件卡 （6）
- RS 485 串行通信选件卡 （7）

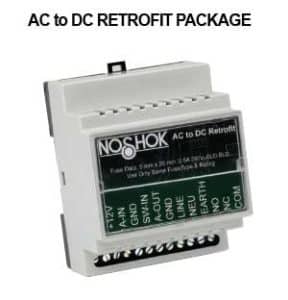

交流到直流改造包
- 与非金属密封件和变送器/开关组件轻松集成，可与 110/240 VAC 系统配合使用
- 固态继电器 – 10 VAC 时为 250A
- DIN导轨可与NEMA 4X外壳安装在一起
NEMA 4 外壳 - 2000/2100 系列数字指示器
- NEMA 4X/IP65 外壳（仅限密封挡板）标准
- 提供黑色喷漆钢外壳 （ENC1）
