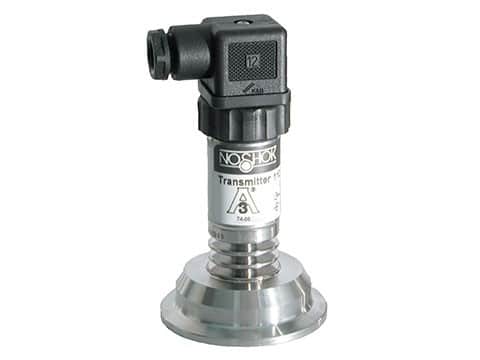

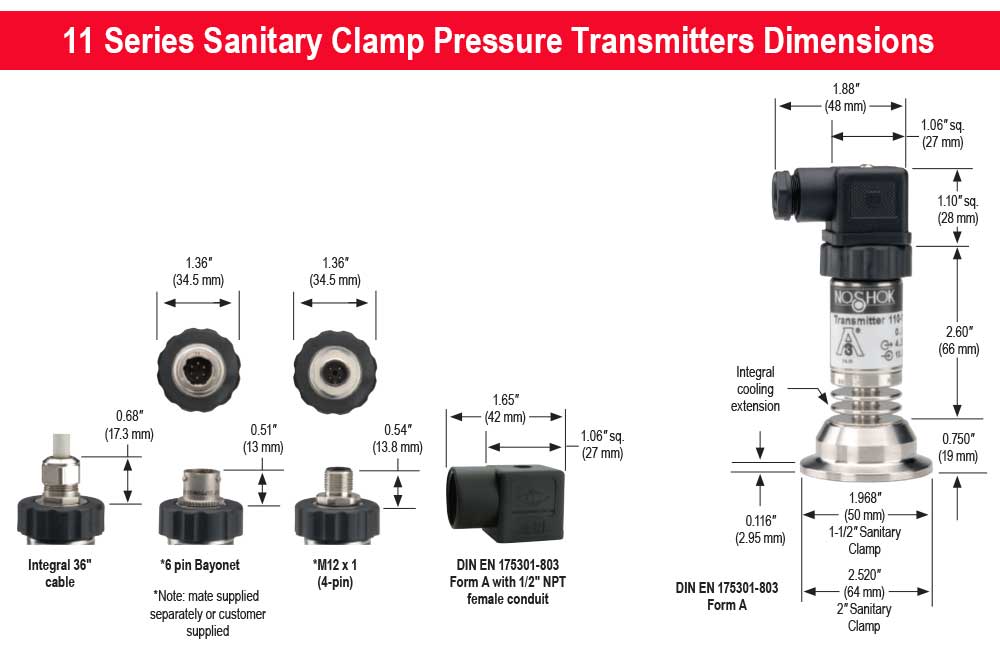

11系列卫生级钳式压力变送器
产品描述
- 范围从真空到 0 psig 到 400 psig
- 提供电流和电压输出
- 316 不锈钢接液部件
- 可原位清洗 （CIP） 或原位蒸煮 （SIP）
- 3A 认证
- 符合 CE 标准，可抑制 RFI、EMI 和 ESD
- 适用于食品和饮料加工、巴氏杀菌系统、制药和医疗等应用
部件号示例
产品规格
| 规格 | |
|---|---|
| 输出信号 | 4 mA 至 20 mA 2 线，0 V 直流至 5 V 直流 3 线，1 V 直流至 5 V 直流 3 线，1 V 直流至 6 V 直流 3 线，0 Vdc 至 10 Vdc，3 线， 1 Vdc 至 11 Vdc 3 线 |
| 压力范围 | 真空通过 0 psig 至 400 psig |
| 准确性 | ±0.25%满量程（BFSL）;可选±0.125%满量程（BFSL）; （包括非线性、迟滞、非重复性、零点和满量程误差的影响） |
| 稳定性 | ±0.2% 满量程 1 年，不累计 |
| 校正 | ±10% 满量程，用于零点和量程 |
| 响应时间 | < 10 毫秒 |
| 使用寿命 | > 100，000，000 次负载循环 |
| 温度范围 | 补偿 32 °F 至 175 °F（0 °C 至 80 °C） 零点和量程效应 ±0.01%/°F 介质 -40 °F 至 300 °F（-40 °C 至 150 °C） 环境温度 -40 °F 至 176 °F（-40 °C 至 80 °C） 储存 -40 °F 至 212 °F（-40 °C 至 100 °C） |
| 电源要求 | 10 V 直流至 30 Vdc（4 mA 至 20 mA，2 线，0 Vdc 至 5 Vdc，3 线，1 Vdc 至 5 Vdc，3 线，1 Vdc 至 6 Vdc，3 线） 14 V 直流至 30 Vdc（0 V 直流至 10 Vdc，3 线，Vdc 至 11 Vdc，3 线） |
| 负载限制 | ≤ （VPower -10）/0.020 安培，4 mA 至 20 mA 输出 ≤ 5，000 Ω 1 Vdc 至 5 Vdc 输出 ≤ 0 Vdc 至 10 Vdc 输出为 10，000 Ω ≤ 0.5 Vdc 至 4.5 Vdc 输出为 4，500 Ω |
| 耐压 | 3 倍满量程，0 psig 至 2 psig 至 0 psig 至 200 psig 1.75 倍满量程，0 psig 至 300 psig 至 0 psig 至 400 psig |
| 爆破压力 | 3.8 倍满量程，0 psig 至 2 psig 至 0 psig 至 200 psig 4 倍满量程，0 psig 至 300 psig 至 0 psig 至 400 psig |
| 测量元件 | 316不锈钢 |
| 连接 | 316不锈钢 |
| 外壳材料 | 316不锈钢 |
| 防护等级 | IP65 防护等级 |
| 电磁额定值 | 符合 EMC 标准 EN 61326：2014/A1：1998 RFI、EMI 和 ESD 保护 |
| 电气保护 | 反极性、过压和短路保护 |
| 电击 | 1，000 g，符合 IEC 60068-2-27 标准 |
| 振动 | 15 g 符合 IEC 60068-2-6 标准 |
| 重量 | 约 1.1 磅 |
注意事项
NOSHOK压力变送器或换能器不得用于3A标准74-03第D10.1.2
段所述的热灭菌系统，隔膜密封必须朝下或垂直安装，以便排水。请勿将隔膜密封朝上安装。
选项和配件
选项和附件
- 丁腈橡胶垫片
- 3/4“ （BG-06）
- 1-1/2“ （BG-12）
- 2“ （BG-16）
- 聚四氟乙烯垫片
- 3/4 英寸 （TG-06）
- 1-1/2“ （TG-12）
- 2“ （TG-16）
- 阿斯梅-BPE卫生夹具
- 3/4“ （CR-06）
- 1-1/2“ （CR-12）
- 2“ （CR-16）
- 可连接环形数字指示器 （1800-0） *
*仅适用于赫尔思曼电连接器 （8）
数字指示器
NOSHOK数字指示器为压力，液位和温度变送器提供局部读数。
M12 × 1可选配接连接器和电缆
卫生夹具和垫圈
- 夹式配件由T304不锈钢制成;T316 不锈钢（应要求提供）
- 双铰链设计，易于安装和拆卸
- 提供从 3/4“ 到 4” 的尺寸
- 70 °F （21 °C） 时的标准压力额定值为 500 psi;根据要求高达 3，000 psi 的额定值
- 夹紧垫片有丁腈橡胶、三元乙丙橡胶、聚四氟乙烯和氟橡胶材质
- 所有夹具和垫圈均符合 FDA 和 3A 卫生标准
ASME-BPE 卫生夹
具 1-1/2“ （CR 12） 2” （CR 16） 2-1/2“ （CR 20） 3” （CR 24）丁腈橡胶垫片 1-1/2“ （BG 12） 2” （BG 16）
2-1/2“ （BG 20） 3” （BG 24）聚四氟乙烯垫片
1-1/2“ （TG 12） 2” （TG 16） 2-1/2“ （TG 20） 3” （TG 24）
旋转适配器
- 额定温度：15，000 psi @ 200 °F 和 3，000 psi @ 1，000 °F
- 与仪表和仪表阀一起使用以调整视线
- 旋转 360°，允许连接的仪器沿所需方向定位
- 只需拧紧旋转六角螺母，即可使用锥形压缩接头实现压力连接
- 所有 316 不锈钢结构
- 标配 1/2“ NPT 外螺纹工艺 – 1/2” NPT 内螺纹仪器连接
- 也可提供 1/4“ NPT 连接，适用相同规格
- 重量约 0.8 磅。
