纸(布)卷直径与宽度的自动测量

纸(布)卷直径与宽度的自动测量

应用领域:造纸业
应用类型:尺寸测量/监测
应用描述:

       在造纸厂和纺织厂中,需要对纸(布)卷的直径和宽度进行监测,Dimetix激光测距传感器是这类应用的理想选择。Dimetix的激光测距传感器具有满足测量各种纸(布)卷尺寸的范围和精度,并且当产品穿过机床时,传感器甚至不需要调整和接触产品就能完成测量。Dimetix的激光测距传感器无需维护,相比弦式电位计、换能器、超声波传感器和手动卷尺测量读数,是可靠的、可重复使用的、经济的替代品。

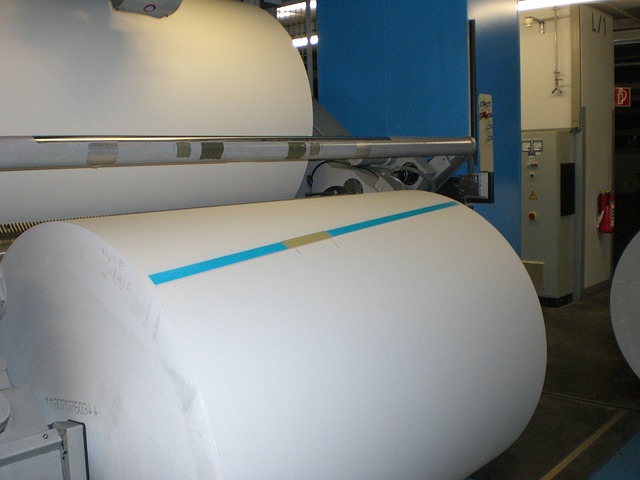

图1:纸筒

       此处展示的应用,安装了一对Dimetix激光测距传感器,彼此相对,用以测量宽度。这种测量方法叫做“差分法”,原理是基于已知的传感器的间距,将两段测量距离相加通过计算以确定纸(布)筒的宽度。而安装在顶部的Dimetix激光传感器,基于一个已知的位置参数和偏移校准,可以测量直径。在测量时,纸(布)筒会放置在浅V字型的滚筒上,以保持高度位置不变。

图2:纸筒上的激光光点

产品优势
  • 在可见激光束的辅助下,安装流程简单
  • 免费软件,只需简单的配置
  • 工作最大温度范围-40℃~60℃
  • 反射面量程可达500m
  • 自然表面量程可达100m
  • 接口类型:模拟输出,RS232,RS422/485,SSI,数字输入/输出,以太网接口
  • 精确度 ±1mm
  • 重复精度 ±3mm
  • 支持的控制器:PLC & PC
  • 免维修运行



DIMETIX传感器——解决高精度应用要求的技术方案

      得益于清晰的产品组合,选取一款合适的Dimetix激光测距传感器是非常简单方便的。

       Dimetix的传感器为客户提供了许多的功能,并且这些功能都是作为标准集成在每台设备中,包括:各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。

       此外,还可以选择工业以太网接口PROFINET、EtherNET/IP和EtherCAT,并且所有的设备都具有IP65的防护等级,且重量不到500克,给人们留下了深刻的印象!

       除此之外,特别值得一提的是,我们的仪器不仅可以在500米的测量距离上到达±1㎜的精度,并且即使是在最极端的条件下,也能保持良好的性能,DPE、DEN和DEH等类型的传感器都可以做到这一点。

       此外,DAE、DAN和DBN类型的传感器的性能也同样十分优秀,但它们更适用于测量距离在500米内或对成本敏感的项目。
